CB - Antenna Dipolo

________________________________________________________

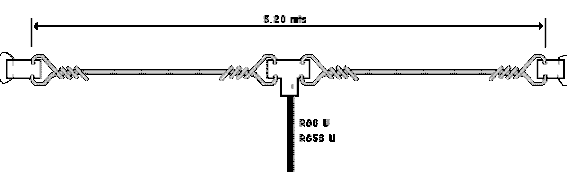

Questa antenna è molto semplice, ma efficiente.



Occorre tener presente che, le misure dell'antenna variano in dipendenza del materiale utilizzato ( filo elettrico o tubi di alluminio) a causa di "fattore velocità", con il tubo di alluminio si dovrebbe sottrarre 5 per cento dalla lunghezza usata col filo di rame.



L'impedenza caratteristica di un dipolo orizzontale è di 75 Ohm, ma piegando i bracci a "V"  o "V rovesciata" ( da 90° a 120° ) si otterranno i 50 Ohm.



Si può montare anche con uno stilo verticale e un radiale obliguo (BOOMERANG)
