L’antenna filare è sicuramente il mezzo più spartano ed economico per ricevere le onde radio in genere.

Per le LF - VLF ovviamente la resa di un filo “steso a caso, che più lungo è meglio è” sul tetto dei nostri condomini, non è proprio il massimo della resa.

Soluzioni migliori sono:



L’antenna attiva, combina l’ottima resa con le dimensioni estremamente ridotte dell’impianto, nonché la larga banda di ascolto.

I loop sono  composti da una bobina accordata avvolta in aria, su supporto che può variare di forma e dimensioni, sono le migliori antenne per l’ascolto delle lf-vlf, normalmente al loop segue un piccolo e semplice circuito che serve ad amplificare il segnale.



Loop accordato su bacchetta di ferrite

realizzato su ferrite rispecchia essenzialmente lo stesso principio dei loop “in aria”.

______________________________________________________

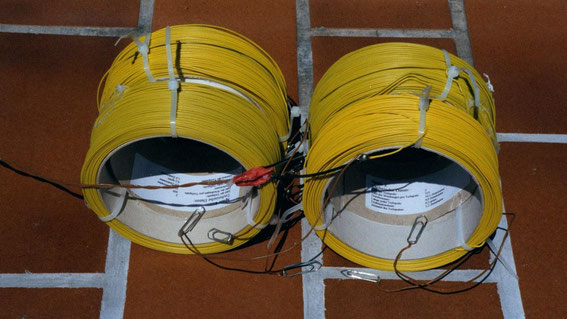

L'antenna di Harald Lutz, molto semplice da realizzare per ricevere segnali LF -VLF, P



E' formata da 4 bobine di filo isolato cavo lungo 10m

su supportida 10cm di diametro.

Un sistema di connettori permette di collegare 1, 2, 3 o 4 bobine in serie, direttamente alla scheda audio di un PC.

Utilizzare un software adatto (spectrumlab) per la visualizzazione /ascolto



_______________________________________________________



Semplice esperienza VLF per tutti

Lo scopo di questo progetto e' quello di permettere a chiunque con mezzi minimali  e sicuramente accessibili a tutti la ricezione e sperimentazione in VLF .

Con un semplice loop passivo ed un qualsiasi PC dotato di scheda audio e' possibile  ricevere  e  demodulare le stazioni  marittime tra 18 e 24 kHz .

Il loop e' composto da 200 spire di filo di rame da 0.3 mm e fatto risuonare  con un condensatore e la capacita' del cavo di discesa.

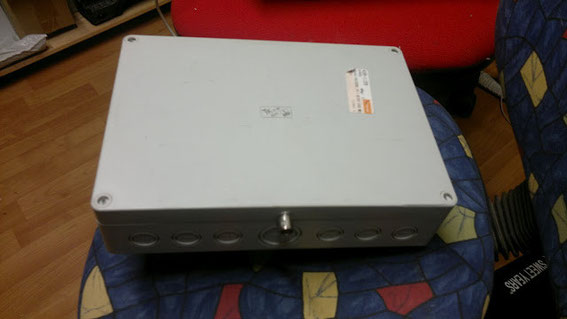

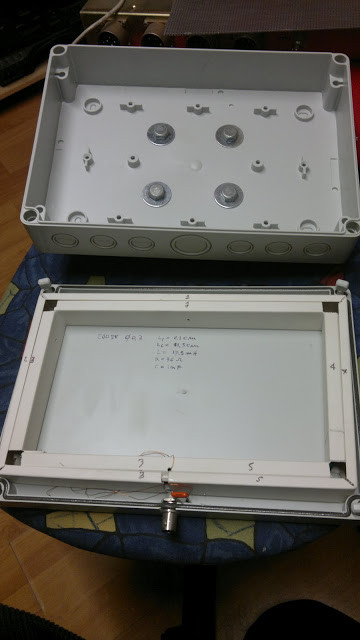

La foto spiegano meglio la realizzazione con materiale di tipo elettrico.

Il loop e' avvolto usando come supporto una canalina di plastica tagliata e sagomata come da figura.

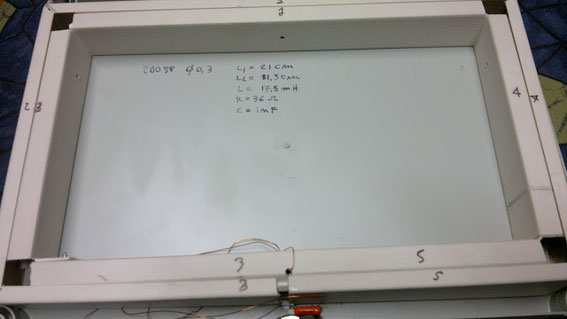

Dalla figura si desumono i dati elettrici e meccanici :

L1= 21 cm

L2= 11.5 cm

L = 17,5 mH

R filo = 36 Ohm

C = 2,2nF

L'altro nF necessario per la ampia risonanza a circa 21 kHz e' dato dal cavo di discesa :

10 m di RG 58 .

Il tutto non e' assolutamente critico .



Posto il loop all' esterno e collegato all'ingresso audio del PC , tramite un software di analisi e demodulazione come ad esempio Ciao Radio , si ricevono benissimo le stazioni di cui sopra .

Con il software Spectrum Lab e' anche possibile la ricerca su queste stazioni dei SID ( Sudden Inopspheric Disturbances ) che in questo periodo di massima attivita' solare , per vie delle esplosioni solari , si presentano con piu' facilita' .

http://air-radiorama.blogspot.it/2012/03/semplice-esperienza-vlf-per-tutti.html
