Antenna loop per ascoltare le VLF/ULF

________________________________________________________




Procurarsi del cavo telefonico.

in foto un 100 coppie da 0,6 millimetri di filo di rame, isolati in PVC.



Altro materiale necessario:

-tubi in PVC,

-raccordi ad angolo adatti,

-colla per PVC.

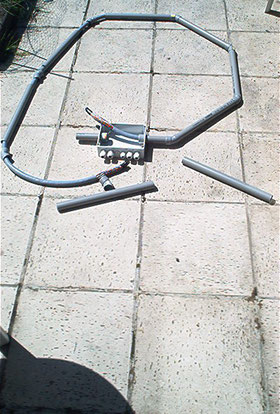

A seconda della lunghezza del cavo che avete, calcolare la circonferenza complessiva dell'anello, e tagliare il tubo in PVC.

Montare tutto sul terreno per verificare la dimensione finale.

Una volta che siete sicuri delle dimensioni, inserire il cavo all'interno del tubo in PVC e incollate insieme le diverse parti.


Usare una scatola per impianti elettrici per completare il loop

per far uscire le due estremità del cavo.

Ho usato una morsettiera vuota come tubi in PVC punto di collegamento.



Rimuovere la guaina esterna del cavo

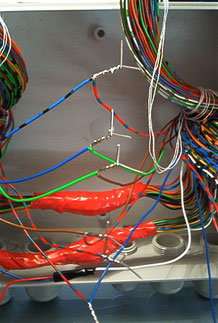

 Dovete saldare insieme le estremità del  filo numero uno con l'inizio del  di filo numero due ... fino a 199.

Tenuto libero un giro di filo come ciclo di calibrazione.



Ogni 25 giri, ho saldato un filo per permettermi di selezionare  25/50/75/100 ... 200 giri.



Ogni saldatura è stata protetta con un pezzo di isolante.

 Quando è finita, si otterrà un'antenna ad anello di filo di quasi 800 metri.



Montare tutto su un supporto di legno con supporti a forma di H.


La resistenza è approssimativamente di 45 ohm
