Tipi di cavo coassiale

________________________________________________________



 Struttura del cavo coassiale

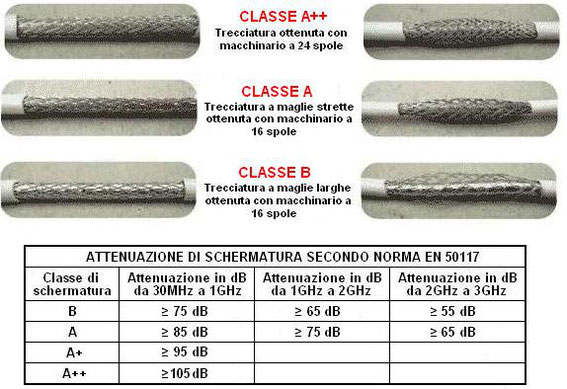

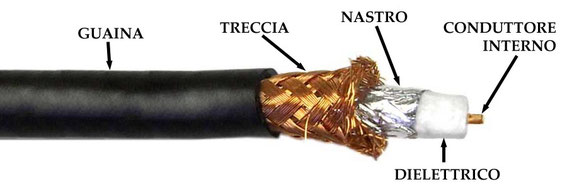

La struttura di un cavo coassiale è costituita da alcuni elementi principali: il conduttore centrale, il dielettrico che avvolge il conduttore centrale e che ha la funzione di isolante, la schermatura e la guaina esterna del cavo.

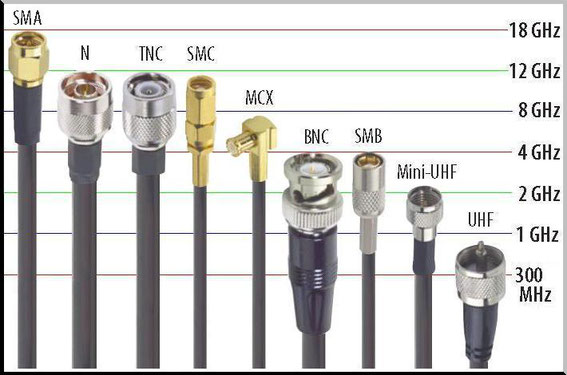

Le terminazioni dei cavi coassiali sono generalmente implementate con connettori di vario  tipo:  F,  RCA,  BNC, SMA, etc. a secondo delle applicazioni e della frequenza/potenza utilizzate.





________________________________________________________

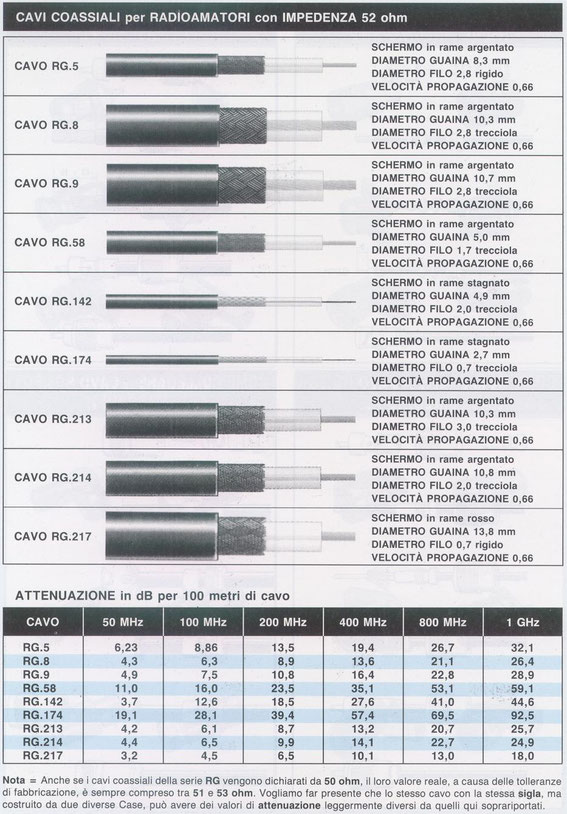

CAVI COASSIALI per RADIOAMATORI (52Ohm)









________________________________________________________
