_______________________________________________________

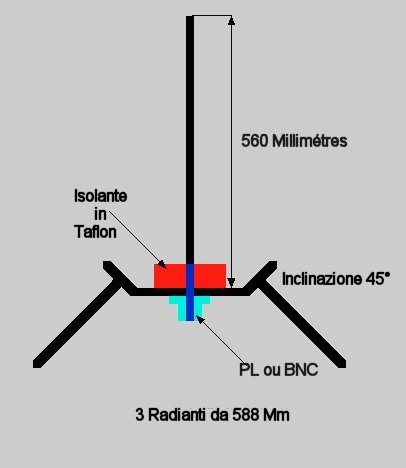

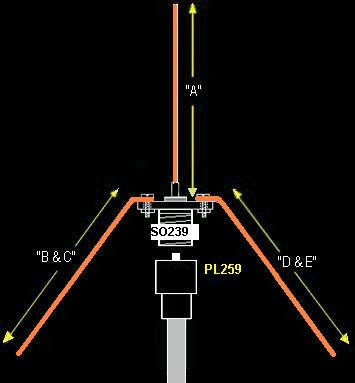

GP antenna 127 mhz: 56,2 centimetri ogni elemento inclinati a 45 °

_______________________________________________________

_______________________________________________________

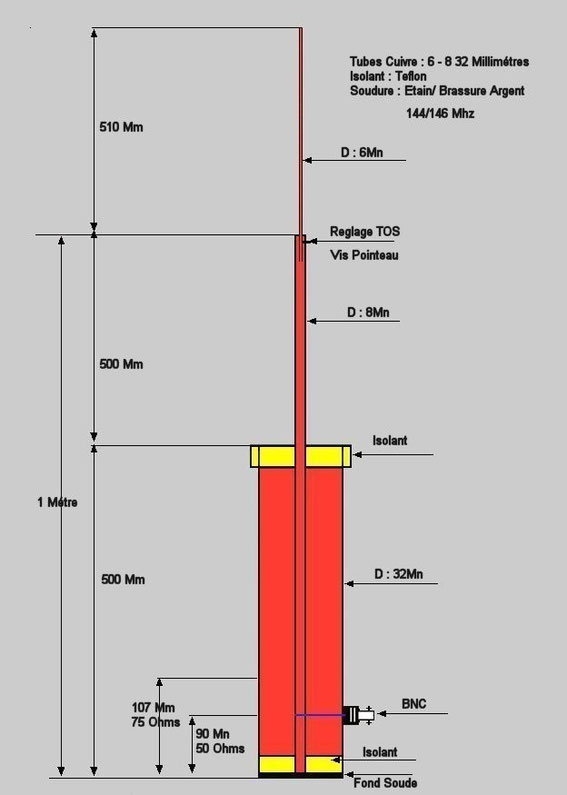

Antenna tubo

Tubo massa esterno in rame o alluminio da 25 a 40 mm di diametro: lunghezza 56,2 centimetri

Stilo radiante: 56,2 centimetri

 http://frequences-aeronautiques.webnode.fr/antennes/

________________________________________________________

Yagi 3 elementi 127 mhz :

Riflettore = 1,190m

      driver = 56,7cm

  direttore = 1,077m

Polarizzazione verticale

_______________________________________________________

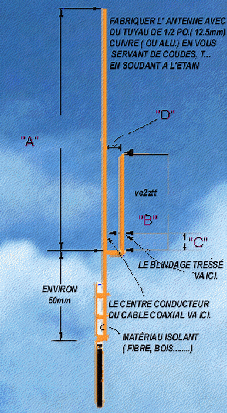

J-POLE  frequenza  127 mhz

"A" = 1,692m

"B" = 56,1cm

"C" = 5,5 centimetri

"D" = 5,2 centimetri

Collegare il certrale del coax all'elemento lungo, la calza sul corto.

_______________________________________________________

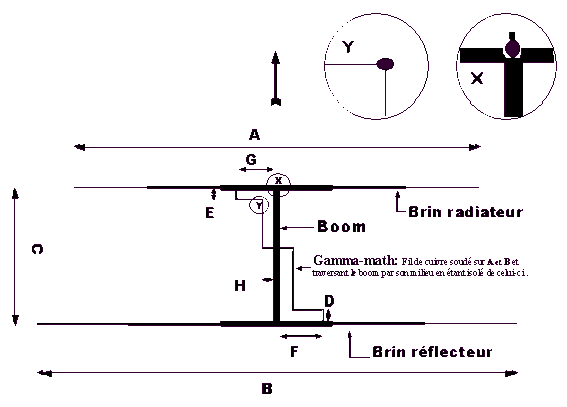

Antenna HB9CV-127 mhz

"A"   1,086m

"B"   1,18m

"G"   14,76cm

"F"    15,94cm

"C"    29,53cm

"E"    5 millimetri

Centrale coax a X     calza a Y

elementi di metallo

isolati dal boom gamma-match

Posizione verticale omnidirezionale

_______________________________________________________

Antenna Topfkreis: 127mhz

1/4 = 56,2 centimetri ------- 1/2 = 1,124m

_______________________________________________________

________________________________________________________

________________________________________________________

"E"ntenna  118-130MHz

Partendo dal dipolo λ/2, centro banda a 125 MHz, lunghezza 120 cm circa,  ripiegare i due bracci a circa meta’ della loro lunghezza si otterranno due risultati:

- La lunghezza si dimezza

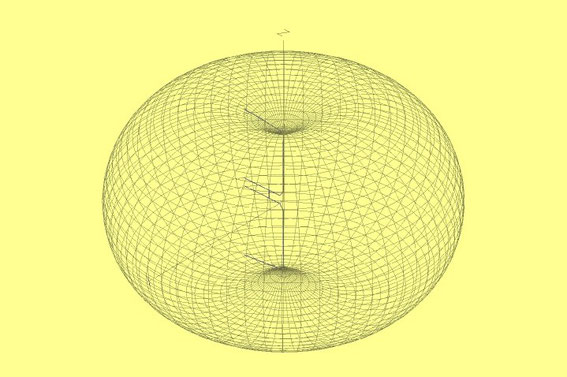

- Il diagramma di radiazione diviene quasi sferico

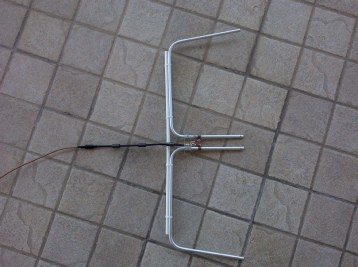

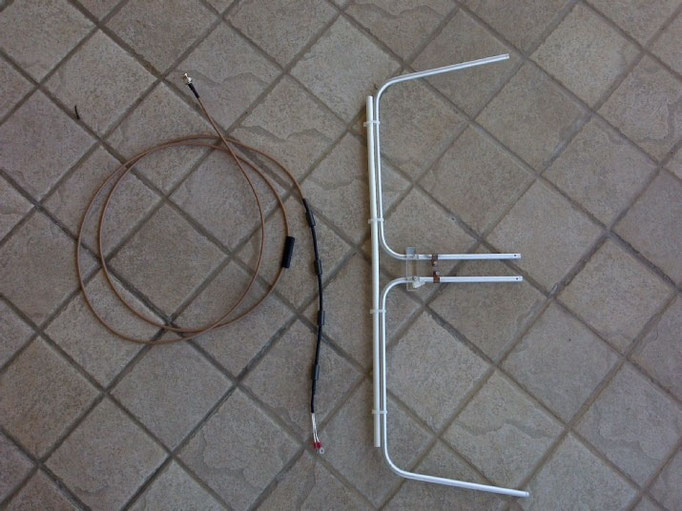

La forma ottenuta dà il nome all’Entenna la quale e’ stata realizzata con due pezzi di tubo di alluminio da 10 mm di diametro, lunghi 80 cm, piegati ad U con il segmento centrale di 32 cm.

Utilizzare una pinza piega tubi per fare le curve, ma riempiendo i tubi di sabbia si riesce comunque a fare un buon lavoro, mantenendo un raggio di curvatura di 2 cm circa.

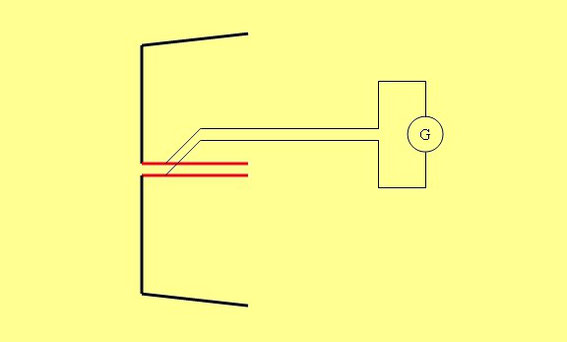

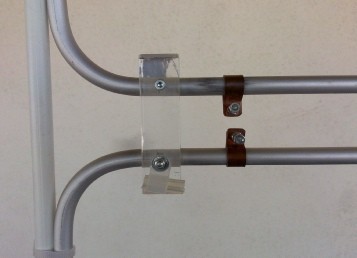

Gli elementi dello stub (quelli in rosso), sono infilati in un blocchetto di plexiglass (o analogo materiale isolante) e mantenuti ad una distanza di 4 cm, tramite due fori da 10 mm praticati nel blocchetto.

Due viti da 3 mm mantengono tutto in posizione.

L’alimentazione avviene tramite due fascette la cui posizione andrà trovata sperimentalmente con l’aiuto del ROSmetro, verificando l’andamento della riflessione su tutta la banda.

L’accordo dell’Entenna si realizza accorciando con una taglia tubi o un seghetto, 5 mm alla volta, i bracci esterni e aumentando o riducendo la loro divergenza.

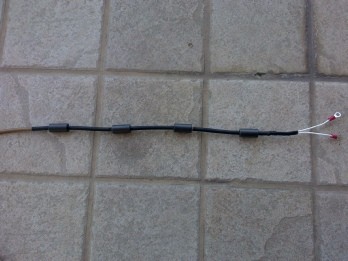

L’alimentazione dell’Entenna è alimentata direttamente con il cavo coassiale. Per  ridurre la corrente che scorre all' esterno della calza, utilizzare un choke, realizzato con 4 nuclei tubolari di ferrite inseriti sul cavo e bloccati con del termorestringente.

________________________________________________________

http://www.i0kte.it/entenna.php
