Hairpin   calcolo + Foto

________________________________________________________

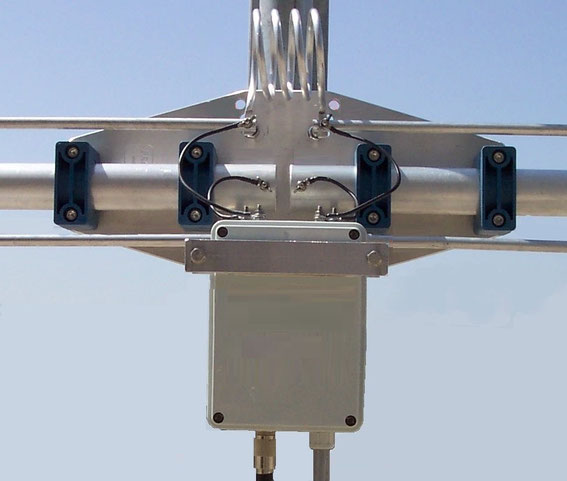

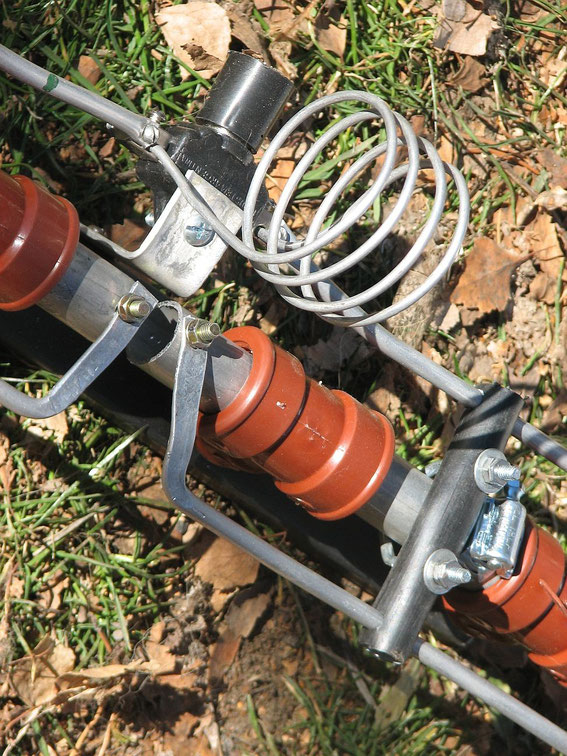

   Si tratta di una particolare rete di adattamento a L  che consiste nel mettere in parallelo ai morsetti dell'antenna una linea di trasmissione terminata in corto circuito; l'avvertenza é quella di realizzare il radiatore un poco più corto tale da presentare una reattanza capacitiva che sarà compensata dall'hairpin, che é un componente induttivo, il quale al tempo stesso forza la trasformazione d'impedenza trattandosi di un circuito risonante parallelo.



________________________________________________________


E' possibile adattare  qualsiasi tipo di impedenza di tipo Z = R ± jX a una resistenza Ri tramite una struttura a L di due soli elementi disposti secondo tre diverse reti.



   Supponendo di dover adattare l'impedenza di una qualsiasi antenna con quella di un cavo coassiale, i dati da inserire negli appositi campi sono:

  1. l'impedenza caratteristica del cavo espressa in Ohm

  2. la frequenza di funzionamento espressa in Mhz

  3. la parte reale dell'impedenza dell'antenna espressa in Ohm

  4. la parte immaginaria dell'impedenza dell'antenna comprensiva del segno - se negativa

   I dati che si otterranno dal calcolo consistono nel valore di induttanza della bobina e il valore della capacità del condensatore con l'indicazione di quale o quali reti è possibile impiegare.


Link Calcolo On Line



http://www.ir3ip.net/i0jfe/impedenza/impedenza.htm



________________________________________________________



Discussione su HAIRPIN

http://www.hamradioweb.org/forums/showthread.php?p=53737





CALCOLO HAIRPIN

________________________________________________________

http://home.sandiego.edu/~ekim/e194rfs01/jwmatcher/matcher2.html

________________________________________________________

________________________________________________________


http://iz0ups.jimdo.com/antenne/hairpin-foto-idee/
