Lo stub

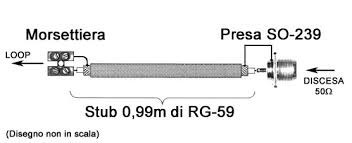

Si tratta di una rete di adattamento realizzata con uno spezzone di cavo lungo 1/4 lambda elettrico (la lunghezza tiene conto del fattore di velocità del cavo ad es. 0,66 per RG59) in serie al cavo di discesa. Il metodo è utilizzabile con antenne risonanti (la componente reattiva deve essere prossima allo zero).
![Simmetrizzatore](https://image.jimcdn.com/app/cms/image/transf/none/path/s91496787b834ccc3/image/i45ed49aac3d5de2e/version/1445251622/image.jpg)

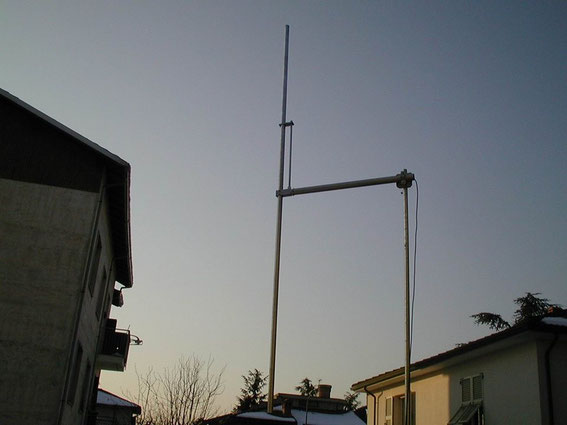

Questo accorgimento, converte un'antenna sbilanciata, in cui l'elemento radiante è solo lo stilo (il radiale funge da terra riportata, cioè da specchio), in un'antenna bilanciata, che, in buona sostanza, si può chiamare (ed è a tutti gli effetti) un dipolo bilanciato semplice a polarizzazione verticale, in cui sono elementi attivi entrambi i bracci.
E' chiaro che, per un dipolo per i 160 m, non è comodo uno stub di 26,82 m, mentre sui 6 metri, ad esempio, uno stub di 98 cm è più che accettabile.
Si ottiene un beneficio finale di 2-3 dB di guadagno:
in ricezione, poichè il segnale viene captato da entrambi i bracci e si somma sulla linea di discesa;
naturalmente anche in trasmissione c'è guadagno.

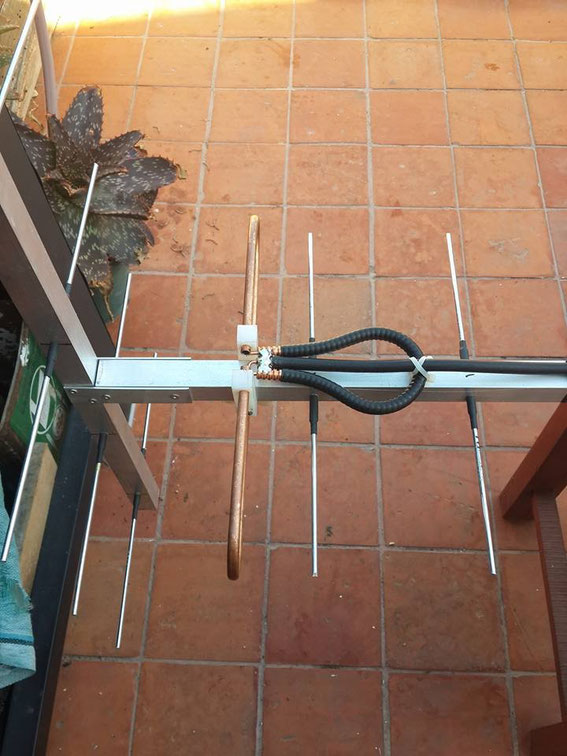

![](https://image.jimcdn.com/app/cms/image/transf/none/path/s91496787b834ccc3/image/i011038e5bd12d648/version/1445251197/image.jpg)

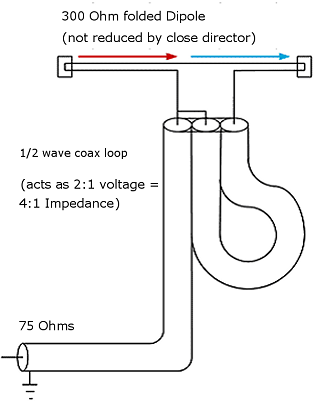

![](https://image.jimcdn.com/app/cms/image/transf/none/path/s91496787b834ccc3/image/i6fb90bf8c598da64/version/1445253884/image.png)

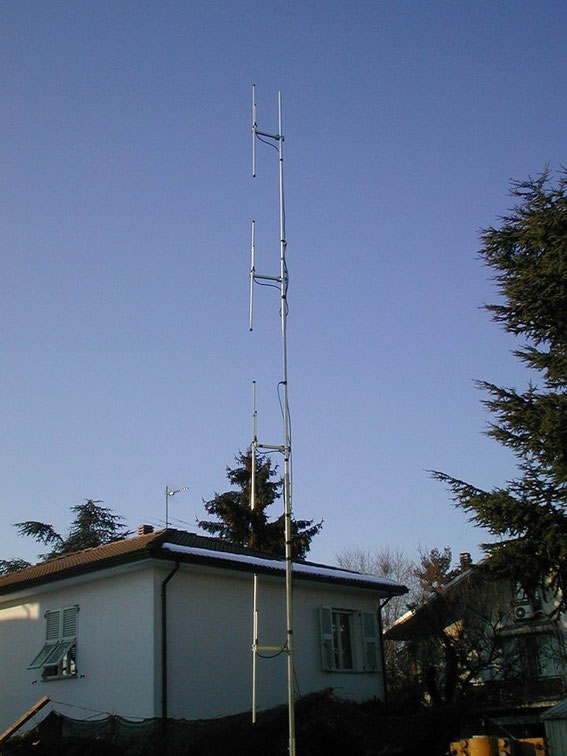

![](https://image.jimcdn.com/app/cms/image/transf/none/path/s91496787b834ccc3/image/i4661349241920aab/version/1445251221/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/i89205203fcab2d1c/version/1448005732/image.jpg)
________________________________________________________________________________________________________________
Il Gamma Match

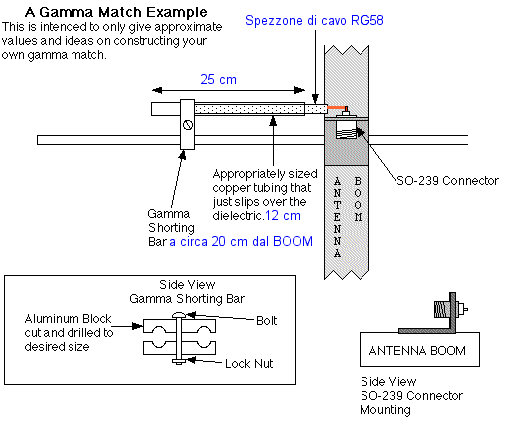

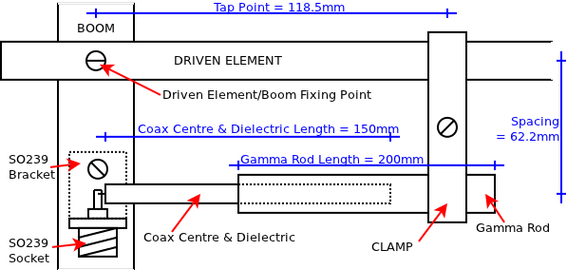

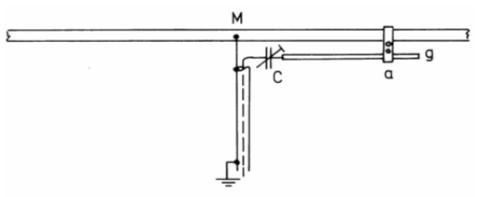

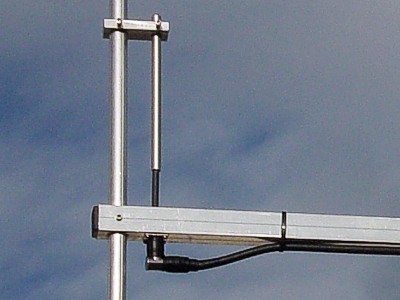

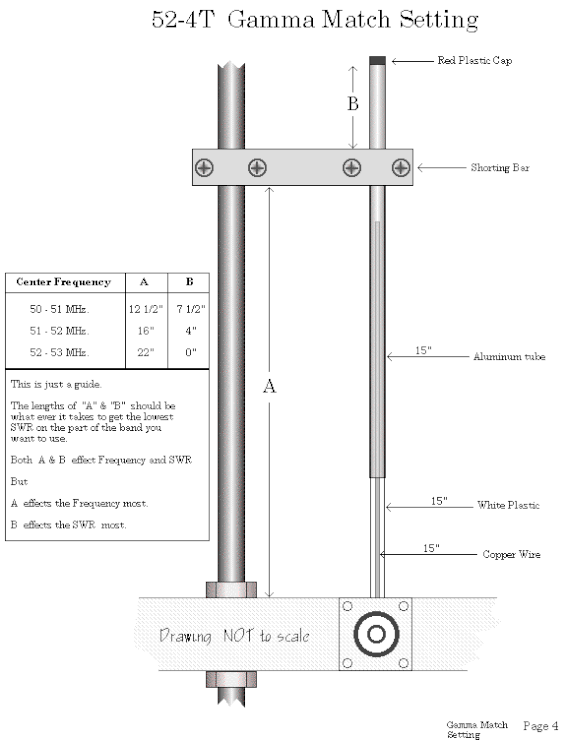

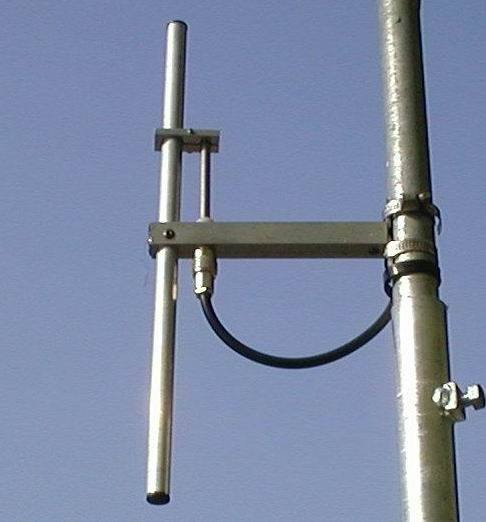

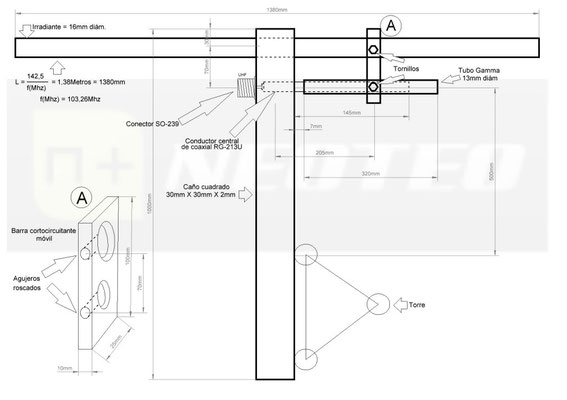

Questo tipo di adattatore d’impedenza, di larghissima diffusione, è preferito per la sua semplicità di realizzazione.
Viene adottato quando il radiatore dell’antenna è di unica dimensione e connesso a massa.
