Antenne ULF-SLF-ELF

________________________________________________________

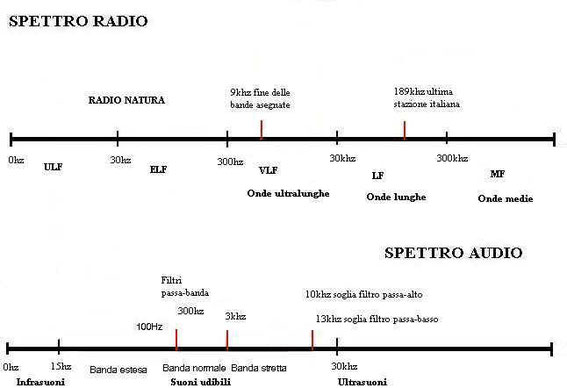

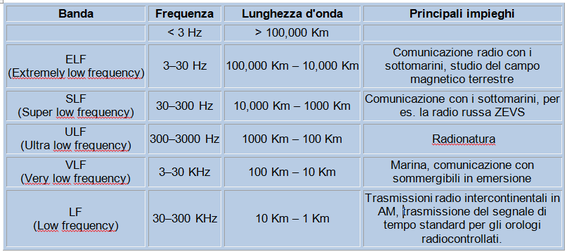

ULF, ultralow frequency,        300Hz to 3000Hz 1'000km to 100km

SLF, superlow frequency,         30Hz to 300Hz 10'000km to 1'000km
ELF, extremely low frequency,    3Hz to 30Hz 100'000km to 10'000 km
________________________________________________________

______________________________________________________

_______________________________________________________

ELF:

Lunghezze d'onda ELF a lungo raggio tra i 10.000km ai 100.000 km.

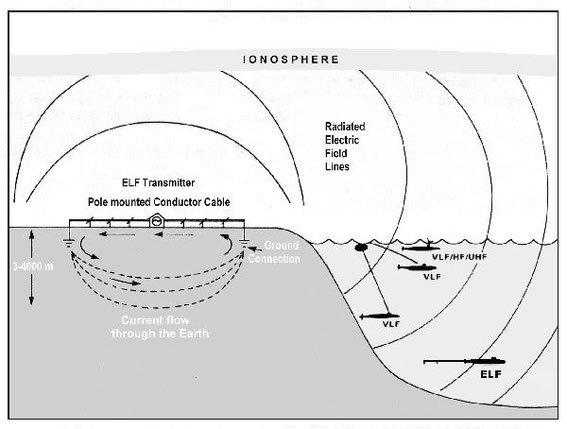

Questi valorisono così grandi che sarebbe impossibile  costruire un'antenna adatta, quindi, i trasmettitori ELF utilizzano la terra stessa per trasmettere in modo corretto.

I trasmettitori ELF sono costituiti da due parti:  schiere di antenne filo fuori terra e profondi dispersori lunghi 1-3 miglia passaggio della corrente attraverso la terra.

Alcuni tipi di terreni rocciosi sono più adatti per queste trasmissioni, come il sito Clam Lake nel Wisconsin.

I segnali prodotti in questi siti potevano comunicare con i sottomarini in tutta la  metà del globo.

A causa delle difficoltà di trasmissione ELF è una comunicazione unidirezionale.

________________________________________________________

VLF:

    Le trasmissioni in VLF sono molto più facili da realizzare (anche se ancora con molte difficoltà)

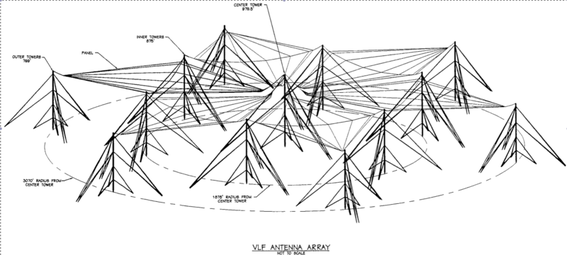

per trasmettere sono necessarie  schiere di antenne cablate come riportata nelle figura sotto.

Questi array possono essere grandi fino a un miglio di diametro.

Diversamente delle ELF la massa non viene utilizzata come parte dell'antenna, e non ci sono  grandi dispersori.

in VLF si possono inviare molte più informazioni molto più velocemente che in ELF, ma non si riesce a penetrare fino dentro le profondità marine.

Come le ELF, è una comunicazione a senso unico, poichè i sommergibili non possono portare antenne tanto grandi per poter rispondere.
