 Il "Choke balun" 1:1

 La sua funzione è quella di eliminare (piu' possibile)

la corrente RF che scorre sul lato esterno del cavo coassiale.





Di semplice costruzione e molto economici, questi balun si realizzano col cavo coassiale.

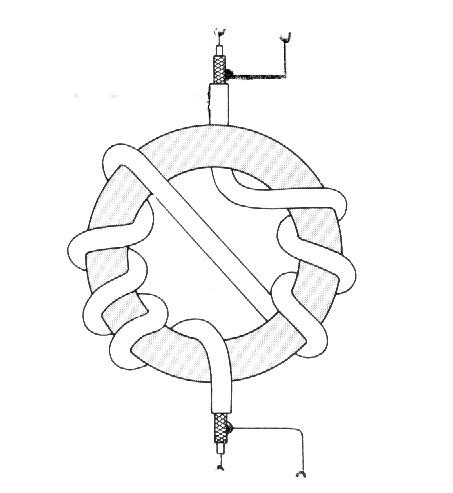

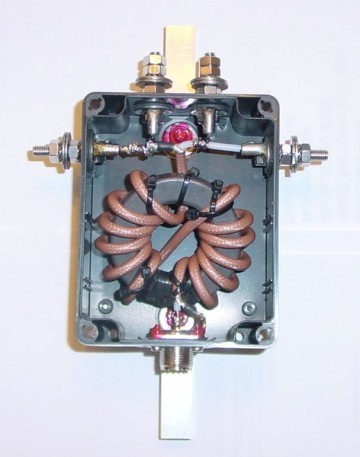

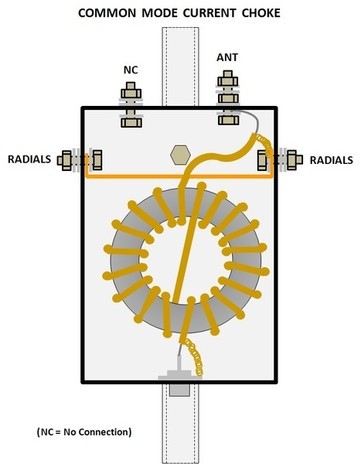

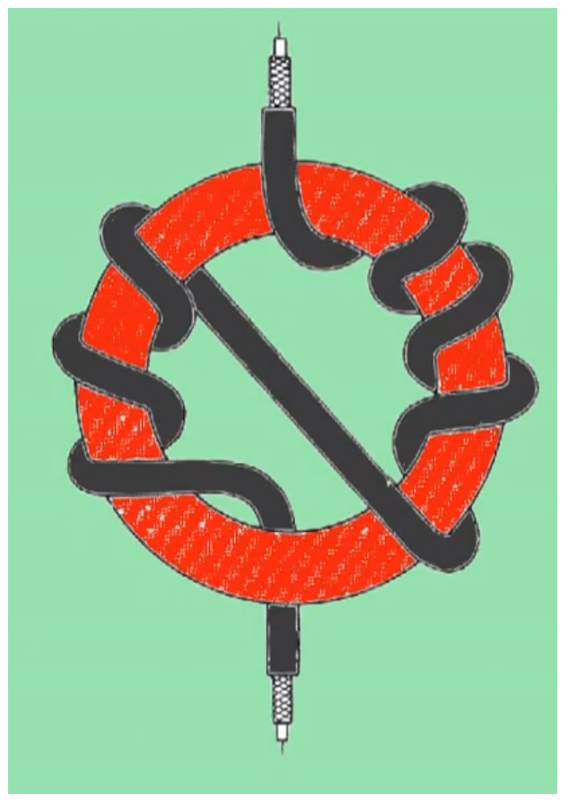

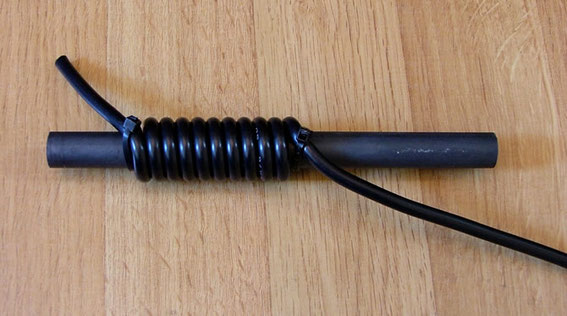

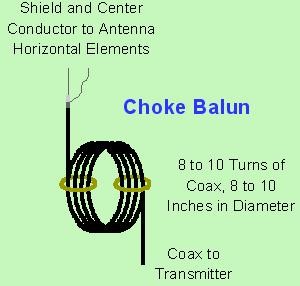

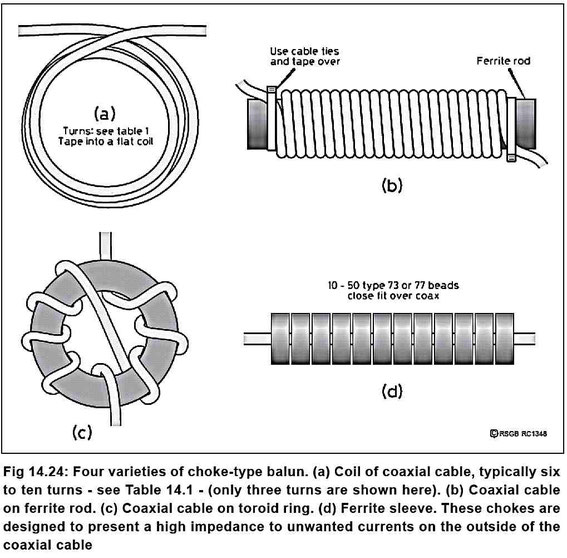

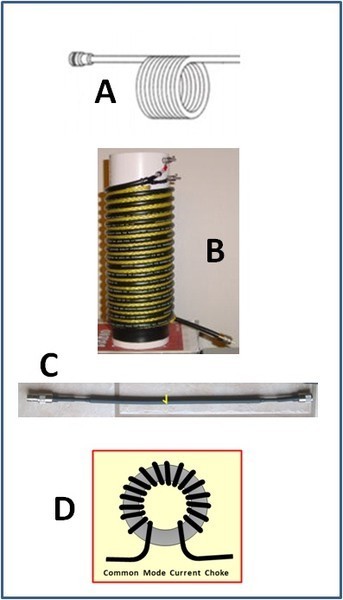

Basta avvolgere in aria poche spire di cavo,costruendo bobine del diametro da 10 -20-ed oltre bloccando le spire con fascette o altro materiale isolante.


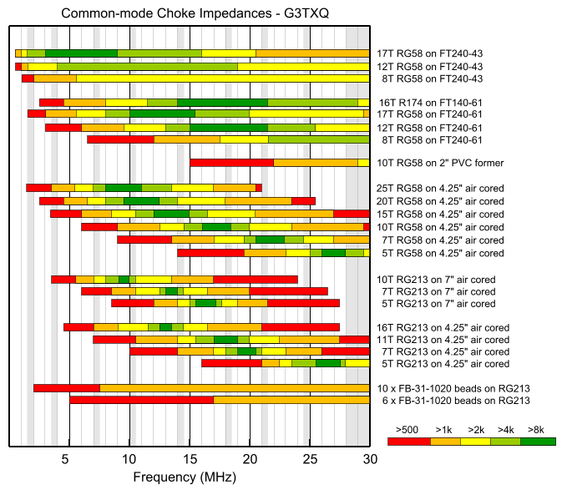

Questi balun funzionano bene per antenne monobande e discretamente su multibanda.





Esempi e note costruttive:

Balun monobanda





RG 8,RG 213

RG 58



Mhz

Metri

Spire

Metri

Spire



3,5

6,71

8

6,10

7



7

6,71

10

4,57

6



10

3,66

10

3,05

7



14

3,05

4

2,44

8



21

2,44

78

1,83

8



28

1,83

7

1,22

7











Balun multibanda cavo coassiale



Mhz

Metri

Spire



3,5-30

3,05

7



3,5- 10

5,49

9,5



14-30

2,44

6,5
