AM Loop Antenna Calculator

UMR EMC Lab Formula

Version 1, 7-8-2004       by Bruce Carter

_______________________

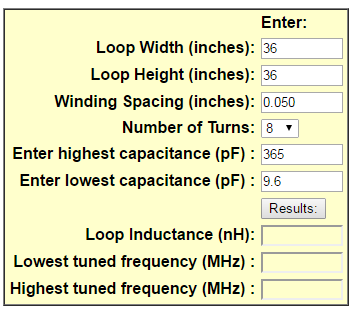

Inserendo l'altezza e la larghezza del ciclo (36 o 48 pollici ciascuno se la costruzione di cui al precedente) e il numero di giri e la distanza tra una svolta (1 uso 0,5 nel mio disegno in modo modifiche che, se necessario) si otterrà la frequenza gamma del design dell'antenna. Questi intervalli sono indicativi e possono variare un po 'a seconda del condensatore che si usa. Questi valori possono essere inseriti, ma la maggior parte sa se i condensatori sono in realtà 0-360 10-360. Si può giocare con il programma si rivolge a vedere il cambiamento di frequenza come si aggiungono o tolgono giri.







Qui di seguito troverete i piani per costruire un anello scatola tre o quattro piedi per la banda di trasmissione AM. il

ciclo sarà 530-1710 kHz, che copre l'intera band compresa la nuova band espanso.

Questo ciclo di progettazione è stato prodotto prima da Don Moman nei primi anni 1980 e ha dimostrato di essere

un buon design solido. Il vantaggio principale di questo progetto è che usa quasi nessun anello di metallo. questo

permette il loop per mantenere il suo modello e aumenta la capacità del circuito a non custodito.



Il ciclo è basato sul celebre disegno di Don Moman il ciclo si trova in fondo alla pagina.



Le istruzioni riportate di seguito sono per un ciclo di quattro piedi. Se non si dispone di spazio per un ciclo di grandi dimensioni quali tutto

bisogna cambiarlo;



Le due traverse devono essere 33,5 pollici di lunghezza non 45,5 pollici.



1 hanno incluso disegni così come le immagini del mio circuito di quattro piedi alla fine di questo articolo.



Questi dovrebbero aiutare a visualizzare il ciclo come si costruisce.

parti:

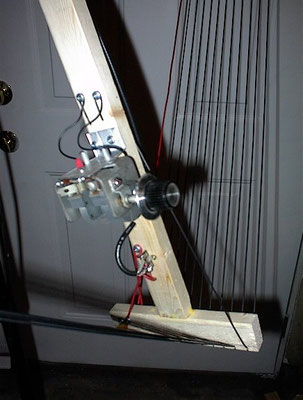

1- variabile condensatore di 0-365 PF, spesso è possibile trovare questi nella vecchia radio AM che si possono trovare a

pulci mercati o le vendite di garage o su eBay a www.ebay.com. KW o provette a http://kwtubes.s5.com/ oa Science mezzanotte a http://www.midnightscience.com/

1 manopola per il condensatore di sintonia. È possibile utilizzare una manopola per la regolazione fine Vernier.

.. 20 calibro 175 piedi di filo ricoperto / opere isolati bene. Il filo può essere rigido o flessibile.

4. Pezzi di 2 x 2 ritagliate intercettato 7 pollici lungo Questi saranno i terminali.

2. Pezzi di 2 X 2 favorevolmente lunga 45,5 pollici (33,5 pollici per l'anello di 3 piedi). Questi saranno i croce

braccia.

2 parti di 1 x 2 cedro, lunga 6 pollici. Questi saranno le parentesi per inclinare il ciclo.

1- 1,5 pollici tassello di legno di diametro lungo 36 a 40 pollici. Questo sarà il padrone.

Pezzo di 1- 2 x 1 lunghezza favorevolmente 6 pollici. Questo vi permetterà di montare il condensatore di sintonia

1 pezzo di 2 X 2 lunghi favorevolmente i 4 pollici. Questo sarà un gancio di sostegno.

1. ombrello plastica basamento esterno e un pezzo di tubo in PVC per adattarsi master in esso. Lo stand dovrebbe

essere riempito di sabbia per dare bilanciare il peso all'antenna. Il tubo dovrebbe essere di circa 12-15 pollici

lungo. Si può sostituire un altro stand, ma cercare di assicurarsi che ha il meno metallo possibile. troppo

metallo sarà distorcere o diminuire le nulli.

Connettore 1-wire per collegare i fili.

2. bulloni con dadi lunga 3,5 pollici

lungo 4. viti per legno da 1,5 a 2 pollici

1- lunghezza del cavo coassiale per alimentare l'antenna della radio. Mantenere il più breve possibile, ma ricordare che la

loop deve comunque essere in grado di inclinare e ruotare.

PREPARAZIONE DELLE PARTI.

1 usato 2 x 2 e 2 x 1 favorevolmente per costruire il circuito, ma si potrebbe desiderare di sostituire il tipo di legno

con un'altra varietà. Basta assicurarsi che sia un forte legno con pochi nodi.

traverse

Per formare i bracci trasversali trovano al centro del pezzo 45.5 pollici di 2 x 2. Misura 3/4 di pollice su

entrambi i lati del centro. Shade è in questo settore. Tagliare l'area ombreggiata come mostrato nella Figura C. tagliare il

zona ombreggiata ad una profondità di 3/4 di pollice. Questo formerà una tacca su ogni braccio che vi permetterà di

montare i bracci insieme per formare una X.

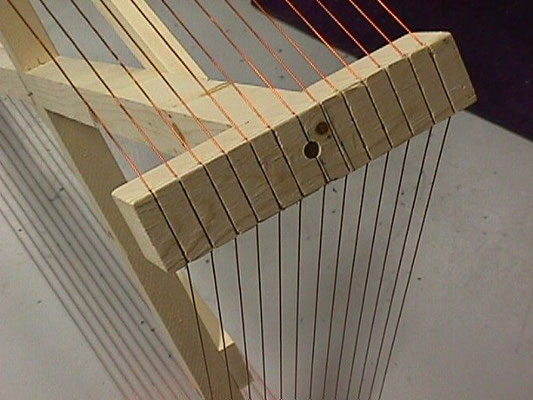

terminali

Prendere ogni del pezzo lungo da 7 pollici di 2 x 2 e allinearli a testa da Mark laterale fuori una linea attraverso ..

tutti i pezzi ogni mezzo pollice. Questo dovrebbe dare 13 linee distanziate una metà di un pollice a parte

in tutti e quattro terminali. È quindi dovrà tagliare un boschetto circa 1/4 di pollice in profondità in ogni

Linea. Questo darà 13 scanalature di ciascun pezzo di estremità come mostrato nella Figura A.

Una volta fatto ciò tutti i pezzi girano verso l'altro lato che non è stato scanalato. si vuole

fare una tacca taglio simile a quella tagliata sulle traverse. Trova il centro di ciascuna estremità

piece e ancora misurare 3/4 di pollice dal centro. Ombra in questo settore, come illustrato nella Figura B. Taglio

una tacca nella zona ombreggiata ad una profondità di circa 1/4 di un pollice profondo. Questo formerà una tacca che

si adatta alle estremità dei bracci trasversali. È necessario farlo per tutti e quattro i pezzi di fine e cercare di essere il più

precisa possibile per assicurare una equilibrata diventa.

BRETELLE

Per formare le parentesi come mostrato nella Figura trapano E due fori sul lato piatto del 6 pollici x 1 2

pezzi di legno. Ogni buco dovrebbe essere centrato un pollice dal fine del pezzo di legno. il

dimensione dei fori deve permettere ai bulloni di scorrere attraverso usi più stretto possibile.

piccoli tasselli

Figura F mostra il 36 a 45 pollici di lunghezza tassello diametro di 1,5 pollici e il pezzo lungo 4 pollici di 2 X 2

assemblato. Per rendere questi due pezzi si incastrano si deve tagliare una tacca nel tassello. Tagliare una lunga 4 pollici "

pollice tacca profonda fuori dall'estremità del tassello. I 4 pollici di lunghezza da 2 X 2 saranno su questa tacca per formare

Il supporto per le braccia incrociate. Praticare un foro centrato circa 1 a 1,5 pollici dalla parte superiore del 2 X 2

pezzo. Il foro deve corrispondere il bullone che si sta utilizzando.
