RADIALI MULTIBANDA
Un'antenna verticale, per funzionare bene, ha bisogno di un piano di terra da realizzare con un buon numero di radiali risonanti.
|
Frequenza (Mhz) |
¼ d'onda (metri) |
¾ d'onda (metri) |
Radiali ¼ d'onda(metri) |
|
50.200 |
1.450 |
4.350 |
1.420 |
|
29.900 |
2.430 |
7.300 |
2.380 |
|
28.000 |
2.600 |
7.800 |
2.540 |
|
24.900 |
2.920 |
8.765 |
2.860 |
|
21.100 |
3.450 |
10.350 |
3.380 |
|
18.100 |
4.020 |
12.060 |
3.940 |
|
14.200 |
5.160 |
15.480 |
5.050 |
|
10.100 |
7.200 |
21.600 |
7.050 |
|
7.100 |
10.250 |
30.750 |
10.040 |
|
3.600 |
20.200 |
60.600 |
19.790 |
|
1.800 |
40.400 |
121.200 |
39.580 |
Tabella 1 – frequenze e lunghezza del ¼ e ¾ l già accorciati del 3% e
radiali già accorciati del 5%
LUNGHEZZE RISONANZA RADIALI
|
L (cm.) = 73/freq. (Mhz) |
I radiali , sono essenziali per un buon rendimento di un'antenna verticale.
_______________________________________________________
Lunghezze radiali riportate sul manuale ECO ANTENNE:
lunghezza radiale filare 10mt = 263cm
lunghezza radiale filare 15mt = 357cm
lunghezza radiale filare 20mt = 520cm
lunghezza radiale filare 40mt = 1060cm
_______________________________________________________

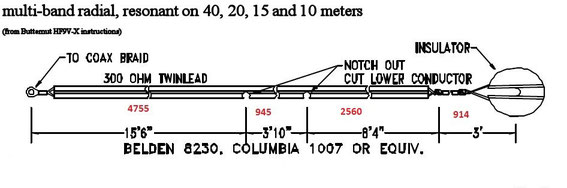

RADIALE MULTIBANDA (Butternut)
______________________________________________________
________________________________________________________________________________________________________________
Per i radiali le misure sono:
meters wire length in metri
41/40 10.41
30 7.24
20 5.21
17 4.17
15 3.63
12 3.12
10 2.77
DEVONO SCENDERE CON UNA CERTA ANGOLAZIONE
________________________________________________________

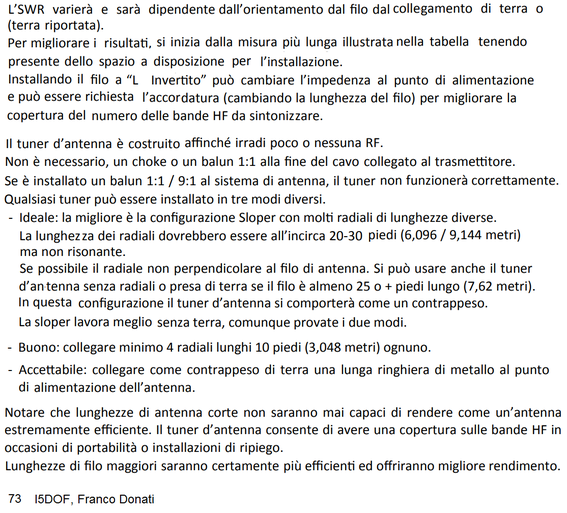

LUNGHEZZE DEL FILO RACCOMANDATO PER ACCORDATORI DI TIPO ESTERNO KENWOOD, ICOM, YAESU, MARINO
________________________________________________________
http://arsitalia.it/wp-content/uploads/2016/06/LA-RADIO-06-2016.pdf
