GUIDA all'uso dei LED



Questoa breve guida spiega come vanno alimentati/collegati i LED;

Il LED è un semiconduttore in grado di emettere luce dei colori più diversi: dalla luce Bianca alla luce UV o IR;
A differenza di una lampada a filamento, per accendere un LED bisogna collegarlo con la polarità corretta e, mai collegarlo direttamente ad un alimentatore o ad una batteria senza l’uso di una resistenza in serie.

Come ogni componente elettronico anche i LED presentano delle caratteristiche tecniche:
1. Colore della luce emessa
2. L’angolazione con la quale la luce viene emessa
La luce emessa dal LED fuoriesce a cono;più grande è questo valore e più ampio è il cono di luce
3. L’intensità della luce emessa
Questo valore è solitamente espresso in mcd(millicandele); è strettamente legato all’angolazione  della luce(non è possibile confrontare direttamente LED con valori di mcd diversi ed angoli diversi).
4. La corrente massima di funzionamento
E’ importante non oltrepassare questo valore affinchè il LED non si surriscaldi e possa avere una  lunga durata nel tempo.
5. Tensione diretta
Questo valore espresso in Volt, è importante per riuscire a determinare il valore della resistenza da  collegare in serie al LED (solitamente fa riferimento ad una corrente di 20mA)


Visto di profilo, il LED presenta alcune caratteristiche che è bene illustrare per riuscire a determinare la polarità dei terminali:

• Il terminale A è il più lungo ed è il polo positivo ( più ) ed è chiamato anodo

• Il terminale C è il meno lungo ed è il polo negativo ( meno ) ed è chiamato catodo

• Nel caso non si riesca a capire quale sia il terminale più lungo (perché saldati o altro),

nel punto B il LED è appiattito: ciò significa che il terminale più vicino, cioè C, è il polo

negativo



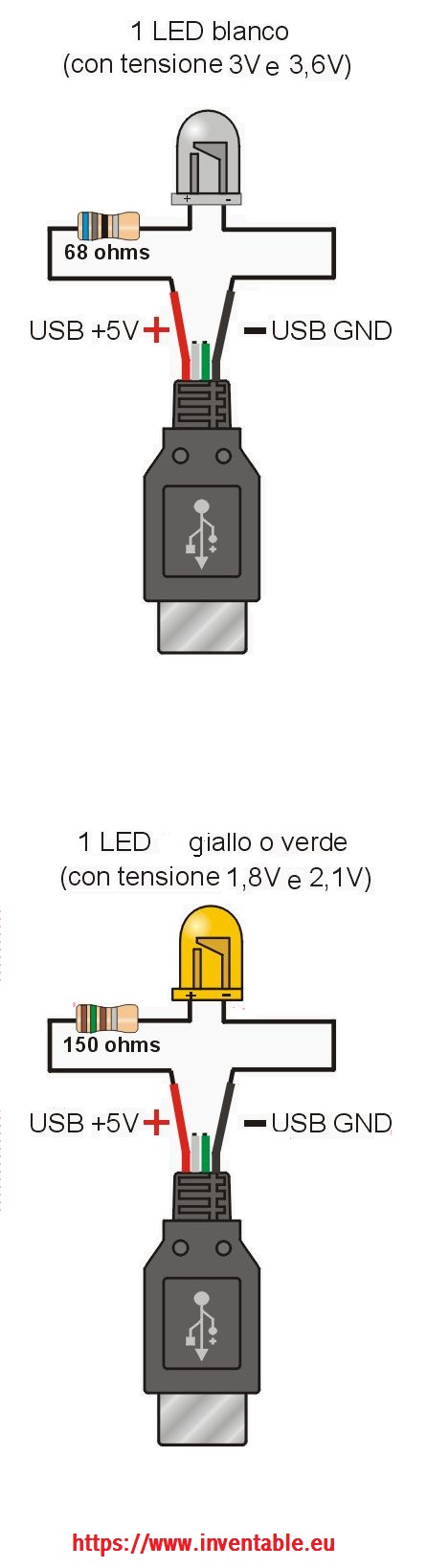

Schema di collegamento

Di seguito è illustrato lo schema per collegare da 1 a N LED in serie; il numero massimo dei LED collegabili in serie ( N ), dipende dalla tensione di alimentazione (vedere tabelle più sotto).

La scritta “Alimentazione” indica un alimentatore o una batteria in grado di fornire una tensione continua .





Valori della resistenza

Di seguito sono riportate due tabelle dove vengono indicati i valori della resistenza in funzione del numero

dei LED che si vuole accendere e della tensione con la quale vengono alimentati



____________________________________________________





I Led , a differenza dei normali diodi al silicio che hanno una caduta di tensione nominale di 0,7V , hanno una caduta di tensione
proporzionale alla frequenza emessa ( quindi del colore del diodo) e più precisamente :


- Led rossi = 1,6 V
- Led giallo = 2,2V
- Led verde = 2,4 V
- Led bianco = 3,0 V ( warm o sunny )
- Led bianco ( cold ) o blu = 3,5 V


Detto questo la formula per il calcolo della resistenza e' la seguente :


R = (Vcc - Vd) / I


dove R e' la resistenza , Vcc e' la tensione in continua dell'alimentatore , Vd e' la caduta di tensione del Led ( vedi tabella sopra ) e I e'
la corrente che si vuole far transitare nel Led stesso .




Es: Diodo rosso alimentato con alimentazione in CC di 16V e corrente di 20 ma


R ( Ohm ) = (16V -1,6V) / 0,02 A = 720 Ohm .


Note : - 720 Ohm si arrotonda a 820 Ohm che e' il valore normalizzato più vicino della serie dei valori standard Europei .
- i 20ma di corrente ( valore comunque tipico ) sono solo un esempio ; il valore esatto della corrente va cercato nelle specifiche
del Led utilizzato ( possono bastare 10 - 15 mA ) .




Poiché i led disponibili sono innumerevoli , così come le loro applicazioni, consiglio di acquistare un potenziometro da 1kOhm
ed una resistenza da 330 Ohm onde fare delle prove sperimentali come descritto qui di seguito:


-collegare la resistenza in serie al potenziometro e poi al led da testare
-muovere il potenziometro fino trovare l'intensità' luminosa desiderata
-misurare con un tester la resistenza ottenuta
-utilizzare una resistenza normalizzata prossima al valore letto .
I valori normalizzati sono 470 ,560 , 680 ,820 ,1000 Ohm .
La resistenza da 330 Ohm serve per limitare la corrente onde evitare la rottura del led durante i test .


Comunque i valori che si usano normalmente in campo fermodellistico con tensioni variabili da 0 a 15V

( e quindi anche 15 V fissi ) sono i seguenti :


Rosso =  1000 Ohm
Giallo  =    820 Ohm
Verde =    680 Ohm
Bianco ( warm e sunny ) = 560 Ohm
Bianco ( cold ) e blu = 470 Ohm



I valori resistivi non assolutamente critici: tolleranze di 50 - 100 Ohm sono ammesse .



________________________________________________________________________________________________________________





________________________________________________________

________________________________________________________

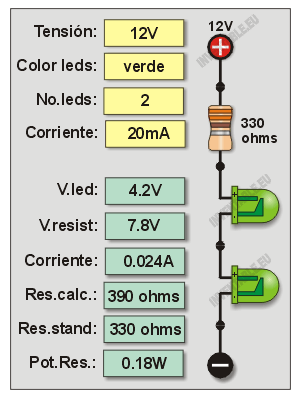

CALCOLATRICE RESISTENZA PER LED  (Sp)
