Antenna DDRR  per gli 11m

________________________________________________________



Antenna DDRR – Directional Discontinuity Ring Radiator



La DDRR è una antenna molto compatta, omnidirezionale a polarizzazione verticale ed il suo guadagno è più o meno quello di una ground plane.



ANTENNA CB 11metri DDRR 27MHz con polarizzazione verticale, senza condensatore, a basso rumore.

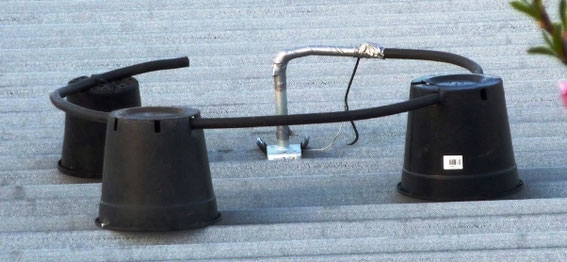

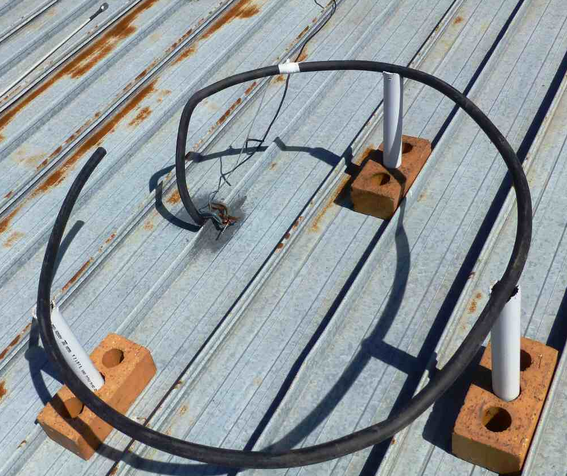

Questa antenna è la perfetta STEALTH  l'antenna su un  tetto in ferro, ha un angolo basso principalmente verticale ma una porzione di  polarizzazione orizzontale per aiutare con i contatti DX.

NON HA UN CONDENSATORE così SEMPLICE DA COSTRUIRE!







SWR  1: 1 ,  56 Ohms impedenza su 27.305 MHz -

Configurazione preferita con Antenna Analyzer o buon misuratore SWR nella posizione effettiva.

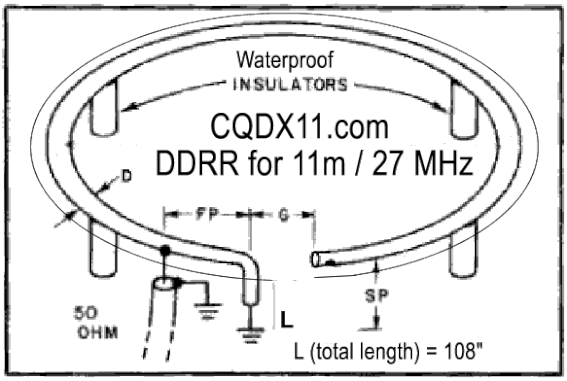

D - UTILIZZARE tubo di rame da 1.8mm o 20mm / alluminio o coassiale - Heliax o EVEN RG213

SP = 12 " di altezza  (30,5 cm)

L =108 " (274,32 cm) di tubo di rame o cavo coassiale

G = 8 " (20,32cm) - 9" (22,86) spazio tra montante e estremità del radiatore.

NESSUN CONDENSATORE!

FP = 8 - 9 " toccare dal montante lungo il radiatore.

Punto da trovare sperimentalmente   al centro dei canali più utilizzati!



Sembra uno scherzo ma FUNZIONA come un quarto d'onda S / S da 9 BASSO RUMORE !!

Angolo basso Principalmente Verticale ma una certa polarizzazione orizzontale
