CB - Antenna T2LT

________________________________________________________



Lal T2LT è un'antenna portatile e leggera (solo 200 g), è un'antenna coassiale ed  è essenzialmente un dipolo verticaler costituito da un lungo pezzo di cavo coassiale, metà del quale viene privato dello schermo della calza (vedi misure precise sotto.)



Un choke balun separerà la linea di alimentazione dalla parte dipolo dell'antenna, questo blocco  è semplicemente una bobina realizzata con lo stesso cavo coassiale coassiale.





Realizzazioni pratiche:

________________________________________________________



https://www.rogerk.net/forum/index.php?topic=72869.0

________________________________________________________________________________________________________________

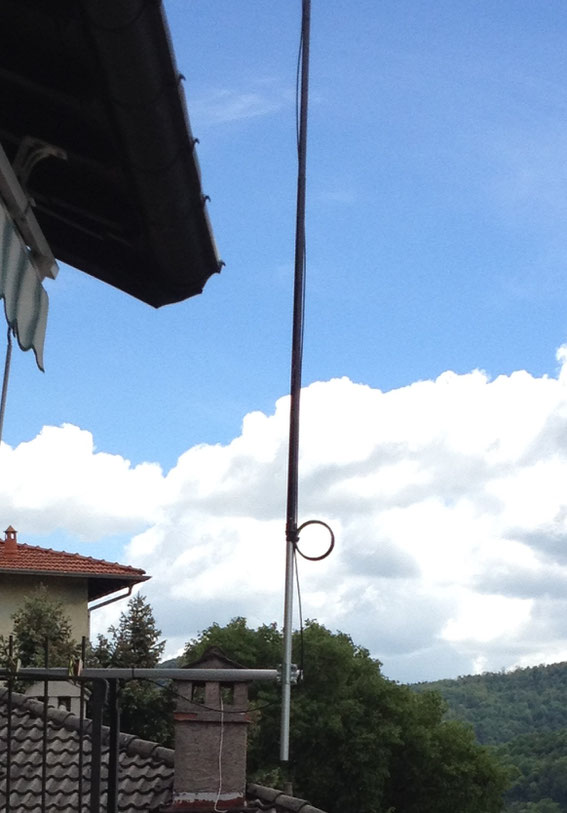

Puoi usare la T2LT legata a un palo non conduttivo o persino appeso a un albero.

________________________________________________________



https://www.datatechnortheast.co.uk/single-post/T2LT-Antenna---CB-Antenna---27MHz-Antenna-11m---10m-Antenna

________________________________________________________________________________________________________________





T2LT  per la banda 10m



In linea di principio questo è un dipolo verticale.

La costruzione è molto facile da realizzare.



T2LT sta per antenna "Tuned Transmission Line Trap".



Il principio corrisponde al dipolo a manica o al dipolo coassiale.

Il punto di alimentazione di questa antenna è nel punto centrale del dipolo.

Lo scudo del cavo coassiale è utilizzato come un braccio del dipolo. Questo braccio deve essere limitato dalla trappola che è formata in questo caso da una bobina e da un condensatore.

Notare che la bobina è efficace solo sullo schermo del coassiale e il condensatore parallelo è saldato solo allo schermo.

Il conduttore coassiale interno non viene influenzato. Pertanto il braccio che è costituita dallo schermo coassiale non dipende dal fattore di velocità del coassiale. il braccio coassiale ha la stessa lunghezza del braccio del filo superiore.



Il dipolo può anche essere utilizzato orizzontalmente o con estensione a V. invertita. Troverete anche alcune costruzioni per VHF o UHF su Internet.



 In questa gamma di frequenze la trappola è costituita da un semplice bobina lamda / 4 ferito.



Sarebbe anche possibile utilizzarlo per HF, tuttavia una trappola costruita come descritto qui ha un Q più alto.

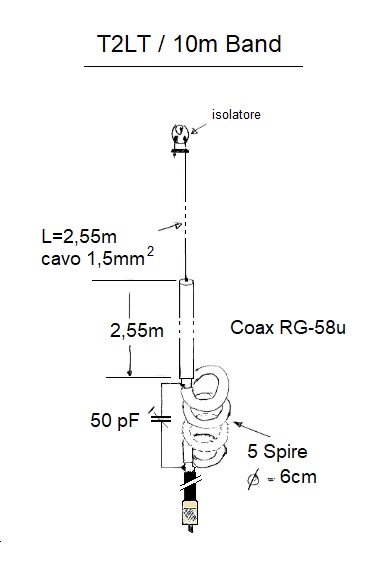

Trova i dettagli di costruzione del mio dipolo da 10 m nelle immagini sottostanti.

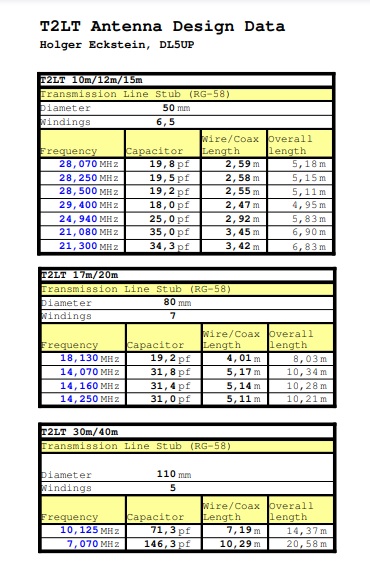

Ho calcolato alcune trappole per altre bande HF. Quindi, dai un'occhiata alla tabella seguente:
