Antenna  BIKELOOP   VLF

________________________________________________________


"Bikeloop" antenna è una spira magnetica doppia composta da due anelli ortogonali. Progetto originale è disponibile sul sito: www.vlf.it.

Questa pagina descrive come è stato costruito il prototipo, lo scopo è quello di dare alcuni suggerimenti costruttivi alle persone che vogliono provare questo tipo di antenna.

Dettagli matematici ed elettrici sono ben descritti su il sito di cui sopra.




Il prototipo è stato progettato per uso portatile, e deve corrispondere ai seguenti requisiti: peso leggero, robusto, a buon mercato, e non ingombranti.

Come supporto per le spire di rame sono stati utilizzati due cerchioni bicicletta, a causa del fatto che i cerchi sono economici e facilmente reperibili.

Per questo prototipo sono stai utilizzati due cerchi in alluminio.

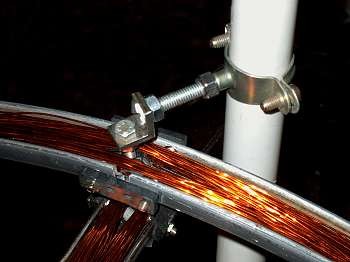

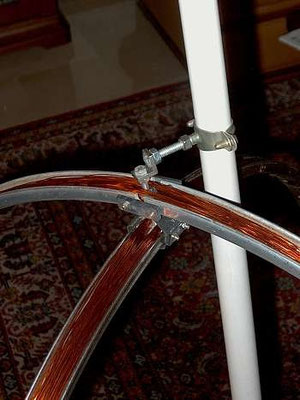

Entrambi i cerchi sono stati tagliati e fissati insieme.

La parte aperta è stato messo nella parte più alta.

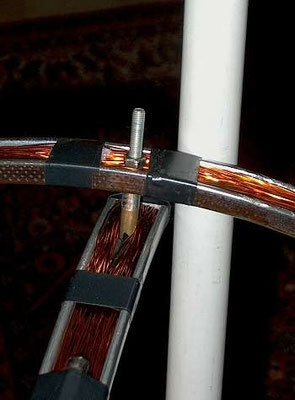

Nella parte inferiore, una cerniera permette la rotazione dei cerchi,

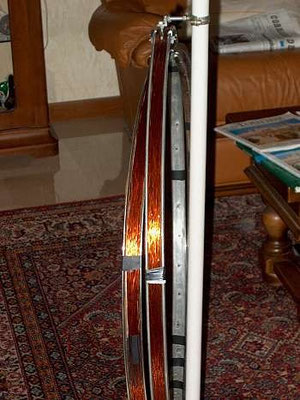

questo significa che cerchi possono  spostarsi  e avvicinarsi fino a chiudersi. Questo è utile durante il trasporto.

Le bobine sono collegate elettricamente sul lato inferiore.

I due cerchi sono isolati uno dall'altro.

Lo spessore totale dell'antenna è soltanto un po' di più dello  spessore di un  cerchio.






Diversi giri di nastro isolante sono inseriti sulla superficie interna dei

cerchini, per evitare danneggiamenti al filo di rame smaltato.

Gli avvolgimenti  di rame sono identici; avvolti in senso orario,

e terminato con un connettore RCA.

Usare filo di rame smaltato da 0.7mm

Ogni bobina è realizzata con 75 giri di filo smaltato


Lunghezza totale del cavo è di circa 335 m.

Considerare 340 m per compensare l'aumento del diametro delle bobine durante l'avvolgimento e per una facile saldatura del connettore.

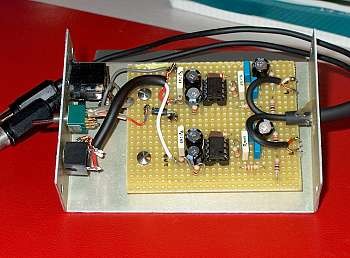

Al termine della costruzione meccanica, sono stati realizzati due circuiti ricevitori EASYLOOP, per fornire un segnale adeguato ad un registratore o ad una scheda audio PC.

Per questa versione del ricevitore abbiamo usato 2 amplificatori operazionali TL081, uno per ogni canale.

Entrambi i circuiti sono stati assemblati al medesimo circuito, nessun accoppiamento indesiderato tra amplificatori è stato rilevato.



I trimmer di regolazione  OFFSET sono stati omessi, perché non sono necessari. In questo modo TL081 può essere sostituito con OP27 più efficienti, senza modifiche sul circuito.



Entrambi i circuiti sono alimentati con una singola batteria a 12V.

Il consumo di energia è inferiore a 20 mA.

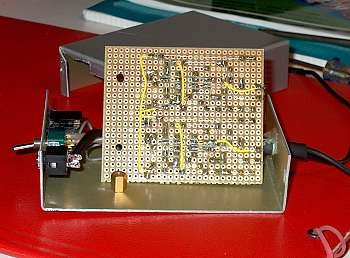

Circuito è stato fissato in una custodia di metallo che andrà collegata a massa negativa.

Si prega di notare connettore di alimentazione, interruttore on / off e 3,5 mm BF Stereo Out.

L'alimentazione è fornita da batteria esterna.


 segue su ...
