V-U  Dipolo bibanda

________________________________________________________


Facile da costruire questa antanna dual band:  2 metri e 70 centimetri,

può essere montata su un tetto come antenna fissa, ma ripiegata può essere facilmente trasportata e usata in Field Day

Il design è semplice e così è la costruzione.



Gli elementi dell'antenna sono realizzati in 1/8 "asta in acciaio inox di diametro 1/8 ".

Ogni barra è piegata in una stretta" U "e fissato al boom plexiglass acrilico con viteria in acciaio inox.

Rondella piatta grande abbastanza da contenere tutto il divario in ogni elemento vengono utilizzati per contenere gli elementi a posto.

Un pezzo di 1/4 " di plexiglass  di spessore, 18"  e lungo e 2-1 / 2 "di larghezza, è utilizzato per il boom.

Probabilmente la parte più difficile nel fare questa antenna sta nel piegare la barra in acciaio inox.

Ma l'asta può essere piegata anche senza riscaldarla  prima con una fiamma.

Si riesce a  piegare l'asta ponendola in una morsa da banco.

La parte difficile è quello di piegare due pezzi con forma simile!

Utilizzare due pezzi di tondino di acciaio inossidabile  più lunghi del necessario quindi tagliarli per correggere le lunghezze, dopo che l'asta si è piegata a forma di U.

Rendere ogni sezione elemento come mostrato nello schema seguente.


La viteria per il montaggio degli elementi di antenna al boom è anche utilizzato per collegare la linea di alimentazione all'antenna.

Il centro cavo coassiale e calza sono separati e fare i collegamenti più corti possibile.

Il centrale del cavo coassiale va collegato alla parte superiore e la schermatura va collegata alla parte inferiore dell'antenna.

Questa antenna è stata alimentata con RG-8X (Mini 8) cavo coassiale da 50 ohm.


PER IL SOSTEGNO:


Eseguire i fori, come mostrato in figura.

La dimensione e la posizione del foro per il morsetto del palo di sostegno è determinata dalle dimensioni e la larghezza del morsetto a  U che si utilizza.  (morsetto palo antenna TV)





 ________________________________________________________



www.amateurradio.bz/2m-70cm_vertical_dipole_antenna.html

________________________________________________________________________________________________________________





 LIBERA INTERPRETAZIONE di IZ0UPS

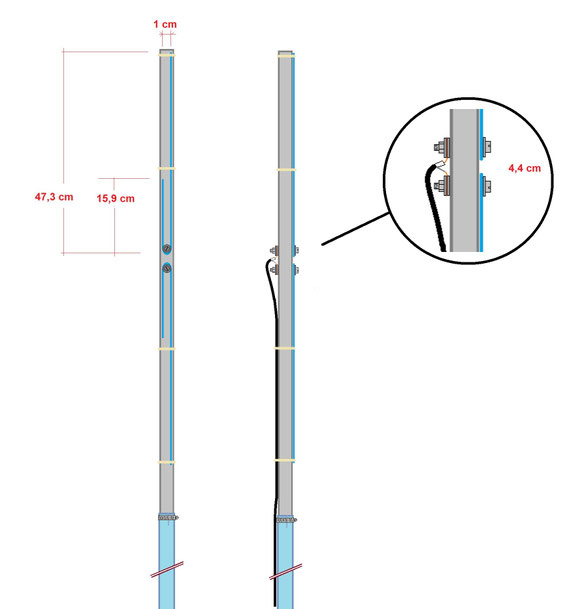

 la modifica "semplificativa" si spiega da sola con la figura seguente:
