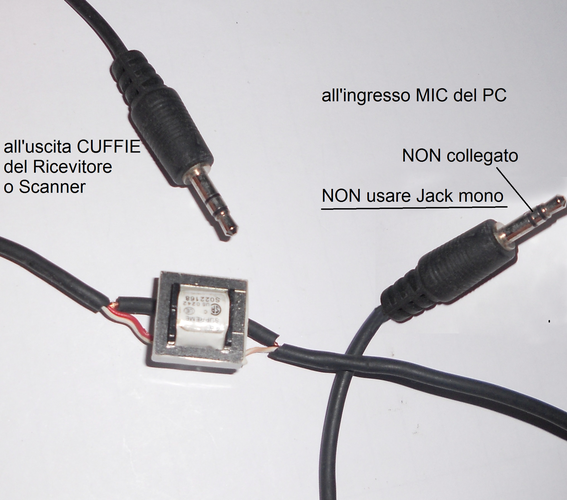

Per il solo ascolto e decodifica delle trasmissioni in modo digitali, è sufficiente un'attrezzature minima:

Due Jack e un trasformatore 1:1 per disaccoppiare elettricamente i due apparecchi...

NOTA:

dal lato PC fare attenzione a non collegate il RING del Jack poichè a volte viene usato per alimentare le capsule microfoniche, e non usare un Jack mono per non cortocircuitare tale tensione sul PC.

Occorrente:

2   Jack stereo (3,5mm  o 2,5mm secondo le apparecchiature)

1    Trasformatore 1:1 600 Ohm (telefonico o preso da scheda modem)

IZ0UPS

_______________________________________________________

_______________________________________________________

2

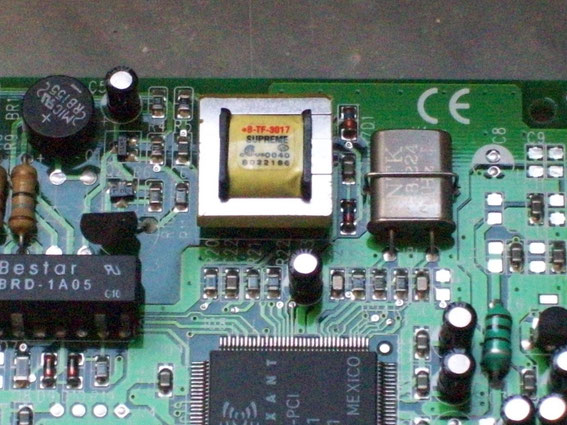

Per collegare in modo efficace l'uscita audio del ricevitore al pc, si può realizzare un semplice filtro utilizzando un piccolo trasformatore presente su tutte le (ormai!) vecchie schede modem da 56K.

NON TENTATE di dissaldare il trasformatore dalla base, perchè si fonte tutta la plastica del trasformatore.

E' più sicuro  tagliare con un seghetto la base della scheda con il componente.

In questo modo risulta anche più comodo effettuare le saldature dei due capi del filo sui collegamenti ai due avvolgimenti del trasformatore (come si vede nella foto).
