Interfaccia per Modi Digitali - SB 2

______________________________________________________

 Interfaccia 2


La trasmissione con modi digitali necessita del collegamento del ricetrasmettitore ad PC che decodifichi i segnali ricevuti.

Una volta esistevano dei dispositivi da mettere tra TRX e PC per adattare i livelli dei vari segnali si chiamavano TNC.

Oggi tutti i PC sono provvisti di una scheda audio SB (Sound Blaster) con la quale utilizzando dei software adatti (MixW, Digipan, WSJT) , è possibile ricevere e trasmettere DI TUTTO!

Il nostro RTX necessita quindi di essere “interfacciato”  con un PC

1) tramite la scheda audio per i segnali RX TX.

2) tramite una porta seriale per il comando del PTT.


Detto interfacciamento può essere eseguito in diversi modi,

raccogliendo qua e la idee dalla rete.

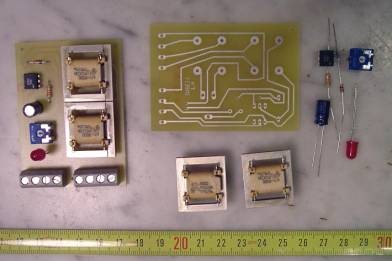

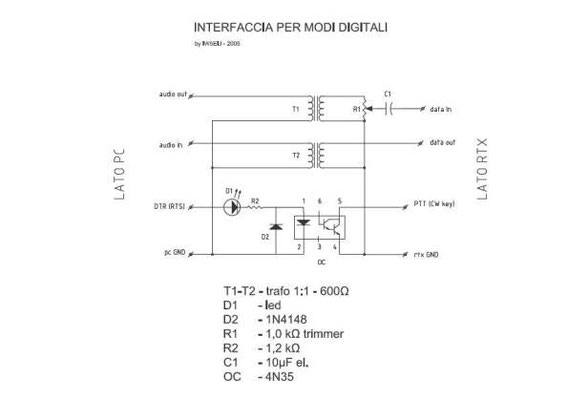

Il circuito seguente cerca di  semplificare il più possibile la circuitazione pur garantendo la separazione elettrica tra RTX e PC.


Il segnale audio proveniente dal computer (LINE OUT) viene immesso nel trasformatore T1, al secondario il segnale raggiunge la radio tramite il trimmer R1, in questo modo si può regolare il livello evitando di saturare l’ingresso del trasmettitore.


Allo stesso modo il segnale audio in uscita della radio è applicato al trasformatore T2 il cui secondario è collegato al LINE IN (o MIC IN) della scheda audio.


I trasformatori sono del tipo “da modem” 600Ω - 1:1 normalmente utilizzati per separare la linea telefonica dal pc. In questo modo si trasmettano i segnali audio tra pc e  RTX mantenendo isolati gli apparati.


Per comandare il PTT (per commutare in trasmissione l'RTX)

si impiega l’uscita DTR (o RTS) della porta seriale RS232 del computer.

Anche in questo caso si provvede a separare elettricamente i due apparecchi. Il piedino DTR (o RTS) pilota un optoaccoppiatore tramite un diodo led.

L’altro lato dell’optoaccoppiatore è collegato tra il PTT e la massa dell’apparato, entrando in conduzione collega a massa il PTT e commuta in trasmissione la radio. Il diodo led ha l’unica funzione di visualizzare la condizione della seriale indicando l’avvenuto comando.

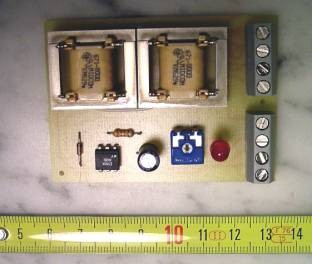

Interfaccia provata con  Yaesu 897 e funziona perfettamente.

Non dovrebbe presentare problemi con tutti gli apparati dotati di ingresso dedicato.

Penso che con un minimo di “aggiustamenti” possa essere adattata a qualsiasi apparato.

Unica cosa che personalmente ritengo sia da evitare è l’impiego della presa MIC, anche se teoricamente non c’è nessuna controindicazione.


Per quello che riguarda le regolazioni si potrebbe fare a meno del trimmer utilizzando i comandi di livello della scheda audio e il dig gain del ricetrasmettitore semplificando ancora di più il circuito.



Per quel che riguarda il software si può utilizzare  MixW, PSK31 deluxe e Digipan.



Infine è possibile anche l’utilizzo in CW: basta collegare il terminale per il PTT al jack per il tasto.

Ovviamente è necessario configurare di conseguenza il software.


By IW5EIJ Leonardo
