Hellschreiber e altri software digitali sono disponibili per tablet e smartphone.

L'interfaccia con un ricetrasmettitore è sostanzialmente la stessa di un PC.

Le interfacce sono commercialmente disponibili (ad esempio, il riferimento 34, incluse schema),

Ref. 34: " WolphiLink - SmartPhone per Ham Radio Rig Interfaccia utente " [incl. schema],Wolfgang Philipps (W8DA) [ pdf ]   ma sono altrettanto facili da fare, come per un PC.

La spina a 4 poli da 3,5 mm richiesta - con fili - può essere prelevata da un cavo di prolunga poco costoso o da auricolari,

È necessario un semplice circuito VOX per generare il segnale PTT per il trasmettitore.

Di seguito è riportato un possibile circuito di interfaccia con VOX / PTT.

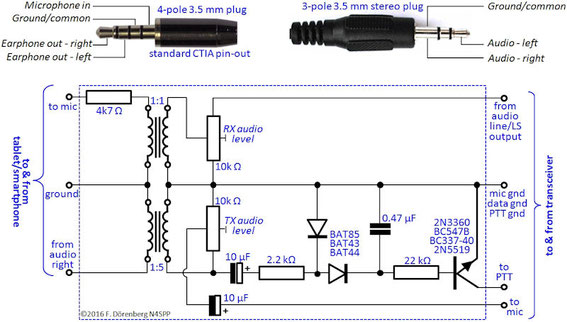

Figura 20:

semplice interfaccia transceiver per tablet e smartphone  (fonte: adattata dal riferimento 35)

Ref. 35: " Soundkarten-Interface con VOX - Interfaccia Das Urlaubs ", Andree Knott (DH5AK), CQ-DL, 3-2016, pp. 24, 25  Vedere la nota 1 di seguito

Alcune note relative allo schema:

Il circuito non richiede una tensione di alimentazione.

Il resistore da 4,7 kΩ in serie con il trasformatore di isolamento audio 1: 1 è necessario per consentire il funzionamento del microfono esterno rilevato nel tablet / smartphone.

Molti ricetrasmittenti hanno un ingresso microfono con una tensione di bias (ad esempio, per il microfono electret delle cuffie). Il condensatore da 10 μF nella parte inferiore dello schema circuitale blocca questa tensione. Il condensatore può essere omesso se il ricetrasmettitore non applica una tensione di bias.

C'è un trasformatore audio separato, per rendere la funzione VOX più veloce e più sensibile (= richiede impostazioni più basse sul tablet o smartphone). Questo trasformatore audio dovrebbe avere un rapporto di trasformazione di impedenza di circa 1: 5 o più. Ovvero, un rapporto di trasformazione di tensione di almeno 1: 2. Questo è facile da ottenere con un trasformatore da 1: 1 con un rubinetto centrale.

Il transistor dovrebbe avere un grande guadagno di corrente h FE di 300-400. I diodi dovrebbero avere una piccola caduta di tensione in avanti.

Il pin-out della spina a 4 poli è destinato a tablet e smartphone conformi allo standard CTIA.
