La connessione fra PC e radio è piuttosto semplice. Dovendo trasferire i segnali audio in ingresso ed uscita sarebbe sufficiente inserire le spine jack 3.5 sulla scheda audio del computer e portarle verso il proprio ricetrasmettitore.

Ma qualsiasi problema, errore di collegamento, sbalzi di tensione, differenze di potenziale potrebbero danneggiare gli apparecchi.

E' quindi consigliabile realizzare un circuito che garantisca separazione fisica totale come una "interfaccia optoisolata" adatta allo scopo.

Questa interfaccia richiede solo un minimo di componenti e di attrezzatura, ma i risultati sono davvero eccellenti.

I componenti necessari sono facilmente reperibili in qualsiasi negozio di componentistica. Se avete difficoltà potete cercare sul sito

http://www.webtronic.it

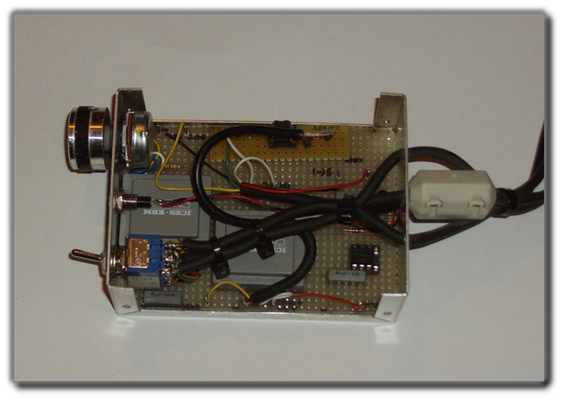

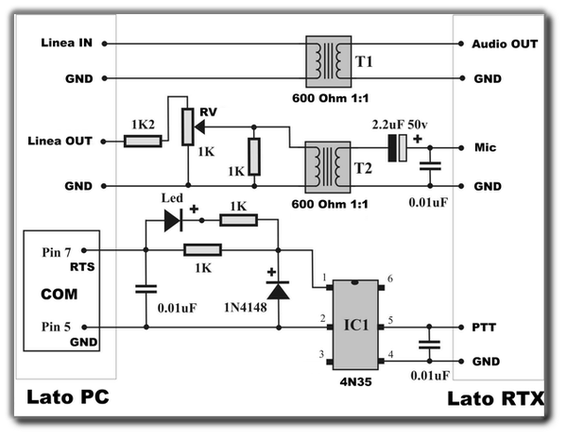

Nella "Figura 1", rispetto allo schema elettrico ci sono due componenti aggiuntivi (facoltativi ed opzionali).

Il primo è un deviatore a 4 scambi per poter utilizzare due diverse radio ed un secondo circuito PTT optoisolato che invece del pin RTS è collegato ad DTR utilizzato come keyer per eventuale attività in CW.

Il diodo led luminoso si accende in fase di trasmissione ed è un elemento importante per tenere sotto controllo il funzionamento del sistema.

L'interfaccia può funzionare anche con i computer sprovvisti di presa seriale, come i moderni notebook.

E' sufficiente in queso caso inserire un adattatore usb-seriale facilmente reperibile in commercio.

Lista componenti per interfaccia optoisolata:

1 Optoisolatore 4N35 con relativo zoccolo

3 Condensatori ceramici o poliestere da 0.01uF

1 Diodo 1N4148

4 Resistenze 1K 1/4W

1 Condensatore elettrolitico 2,2uF 50V.

1 Potenziometro 1K

1 Led con portaled

1 Presa seriale DB-9 femmina con relativo guscio plastico o metallico

2 Trasformatori d'impedenza 600ohm rapporto 1:1

1 Basetta millefori di vetronite di circa 10x6 cm

1 Contenitore di plastica o metallo di circa 11x8x3 cm

2 Mini Jack stereo 3.5 mm

Cavo schermato

Spina "Data" per il proprio rtx

Suggerimenti per la realizzazione

Data la semplicità dello schema va benissimo  una basetta millefori.

E' preferibile utilizzare un contenitore metallico per evitare rientri di RF ed avere quindi una maggiore schermatura.

Utilizzare esclusivamente cavetti schermati di buona qualità.

Anche per i trasformatori è preferibile che siano di tipo schermato.

E' possibile reperirli anche da vecchi modem 56k telefonici.

Se li cercate su internet inserite il termine di ricerca "trasduttori telefonici".     LINK: http://www.esco.it  costano pochi euro.

Il potenziometro non è indispensabile, infatti i livelli audio possono essere facilmente regolati col mixer di Windows ed agendo sui comandi del ricetrasmettitore.

L'integrato optoisolante 4N35 o 4N25 ecc. è preferibile montarlo su di uno zoccolo per eventuali sostituzioni in caso di guasto.

Usare spinotti jack 3.5 di tipo stereo ed effettuare il collegamento solo con uno dei canali, dx o sx è indifferente.

Se si usa uno spinotto di tipo mono oppure vengono saldati in uno spinotto stereo entrambi i canali, equivale a cortocircuitare i canali stessi con possibili danni alla soundblaster del pc.

Connettore DB9 maschio sul lato PC:

1 in    DCD Data Carrier Detect

2 in    RX

3 out   TX

4 out   DTR Data Terminal Ready

5 na   Ground (Massa)

6 in     DSR Data Set Ready

7 out   RTS Request To Send

8 in    CTS Clear To Send

9 in    RING indicator
