Con le normali interfacce che utilizzano il  bus RS232 si riesce a mandare in trasmissione l'RTX con un segnale statico (RST Request To Send).

La comunicazione vera e propria viene fatta per mezzo dei due segnali della sound blaster line IN per ricevere e line OUT per trasmettere.

Nei moderni PC NOTEBOOK  il bus RS232 non è piu' presente, su questi calcolatori, viene usato l'Universal Serial Bus,  in breve USB.

Il bus USB non ha la possibilità di inviare tali segnali in quanto ha sulo 4 fili:  due fili che lavorano con segnali in seriale (per ricevere e trasmettere) ed altri due che servono per l'alimentazione +5 volt e gnd.

Per capire quando commutare in trasmissione l'RTX, si può inserire un VOX di bassa frequenza che "senta" quando il calcolatore tramite line OUT, manda il segnale al microfono dell'RTX.

La descrizione del funzionamento del VOX:

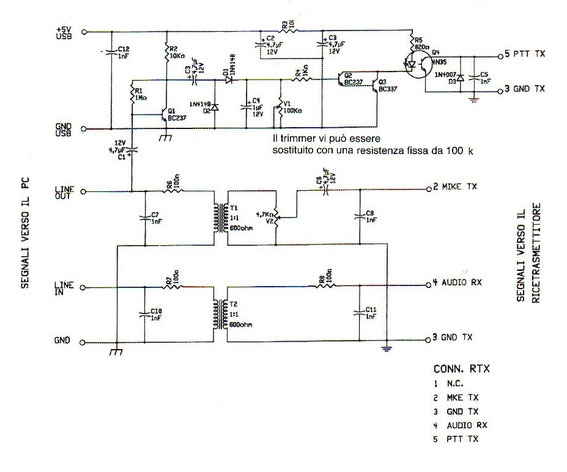

Il segnale che arriva dall'uscita line OUT del PC viene inviato tramite il trasformatore di isolamento all'ingresso microfonico dell'RTX, tramite il condensatore C1 una parte di questo segnale viene prelevata ed inviata al transistor Q1 che la amplifica. Il segnale viene poi rettificato dai diodi D1 e D2 e la componente positiva cosi' ottenuta carica il condensatore C4.

La tensione continua di C4 comanda la base del darlington Q2/Q3. Questo darlington manda in ON il transistor dell'optoisolatore Q4, il quale chiude a massa il PTT del ricetrasmettitore, il segnale digitale viene cosi' trasmesso.

Quando il segnale trasmesso termina (line OUT muto), dopo un breve tempo di circa 200 ms, dovuto al gruppo di ritardo RC C4/V1 la base del darlington va a massa, Q2/Q3 si sbloccano e non comandano piu'il Q4 che rilascia il PTT dell'RTX, il quale passa in ricezione.

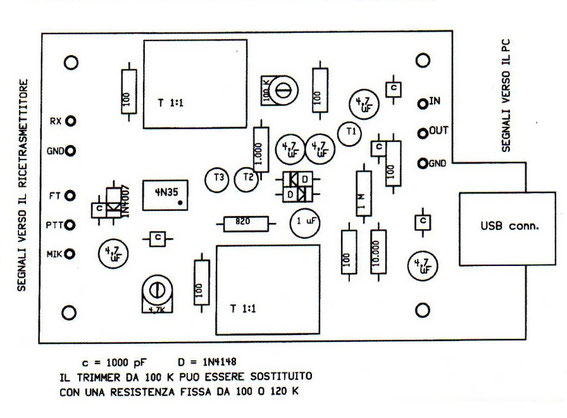

Il trimmer V1 inizialmente serviva per regolare il tempo di ritardo prima di passare in ricezione, ma si può sostituire con resistenza fissa da 100 o 120 kOhm per ottenere un tempo di ritardo ottimale.

Il tempo di ritardo e' necessario solo con certi programmi, soprattutto se si digita dalla tastiera, a mano.

Se tra una digitazione e l'altra si fa passare del tempo, il vox manderà in ricezione l'RTX.

Alla digitazione successiva, il vox rimandera' in TX il ricetrasmettitore. Se si digita lentamente, occorrera' allungare il tempo del vox aumentando il valore della resistenza messa al posto del trimmer V1, oppure per avere un tempo maggiore e regolabile, occorre aumentare il valore di V1. Ma visto che raramente si digita a mano e mentre si trasmette una frase "preconfezionata" si puo' in coda digitarne un'altra, il tempo prefissato di circa 200 ms dovrebbe essere sufficiente.

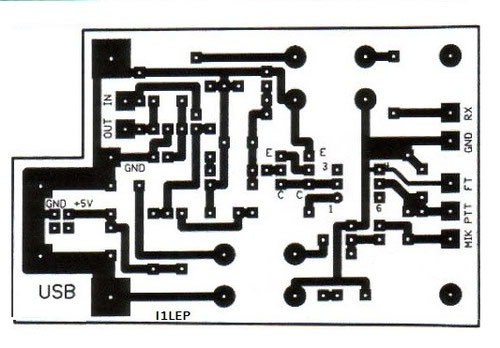

Il circuito del vox viene alimentato come descritto prima dalla tensione del +5 V proveniente dal PC tramite il cavo USB. Questa tensione, debitamente filtrata sia per la radiofrequenza che per la componente continua, va ad alimentare anche l'optoisolatore Q4 che puo' essere un 4N35 o equivalente.

Questo per quanto riguarda il vox. Il segnale da trasmettere proveniente dal PC, line OUT, va all'ingresso del primario del trasformatore di isolamento T1, ed il secondario provvede ad inviarlo all'ingresso microfonico dell'RTX. Il trimmer V2 e' regolato per il massimo in quanto il volume si regola tramite il PC, dal pannello della sound blaster. Il segnale ricevuto proveniente dall'RTX va al primario del secondo trasformatore di isolamento T2, ed il suo secondario lo manda all'ingresso line IN del computer.

Come si puo' osservare, lo schema elettrico dei segnali audio, line IN e line OUT, non e cambiato rispetto ai precedenti. Quello che e' stato aggiunto e' il circuito del vox e la sua alimentazione debitamente filtrata proveniente dal calcolatore tramite il bus USB.

Raccomando di usare uno jack stereo per il segnale che da line OUT va al trasmettitore, ed uno jack del tipo mono per il segnale che arriva dal ricevitore e che va all'ingresso microfono del calcolatore. Infatti, nella maggior parte del portatili l'ingresso per il microfono e' un ingresso del tipo mono, mentre l'uscita cuffia e' del tipo stereo.

Non usare mai uno jack mono con l'uscita cuffia perchè  si rischierebbe di far bruciare lo stadio finale di un canale.

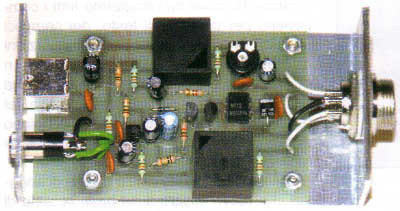

Questa interfaccia e' stata costruita in diversi esemplari ed ha sempre funzionato bene, senza problemi di sorta, con diversi calcolatori e diversi ricetrasmettitori.

Ricordarsi di regolare i livelli del segnale da trasmettere dal panello di controllo della sound blaster del calcolatore facendo attenzione a non mandare un livello troppo alto all'ingresso del trasmettitore che farebbe irrimediabllmente allargare la banda di trasmissione occupata.

Di solito il livello va bene quando lo slider e' regolato a circa un terzo. Inoltre per non procurare problemi di ricezione al nostro corrispondente, si deve escludere al ricetrasmettitore il rit e schift, per essere sicuri di ricetrasmettere perfettamente in isoonda.
