Adattatore Phantom - Electret
________________________________________________________
Realizzazione di un adattatore microfonico Phantom per microfoni a condensatore da 5 V
Questo adattatore permette di alimentare microfoni electret direttamente utilizzando la classica alimentazione Phantom + 48V presente dalla maggior parte delle apparecchiature audio professionali.

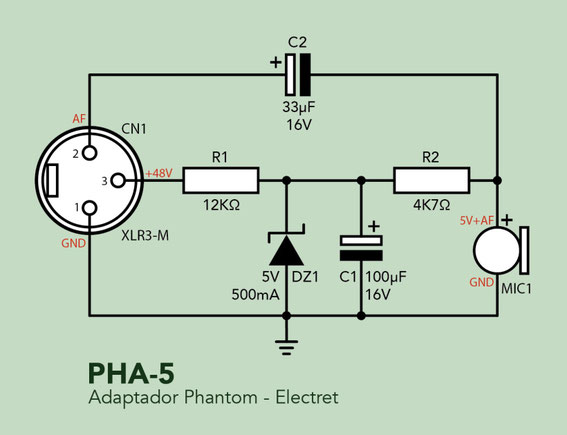

Lo schema è il seguente:
Si utilizza uno Zener per limitare la tensione a 5V, un condensatore di filtro (C1), due resistori adattatore e un condensatore di bypass (C2) per il segnale audio.

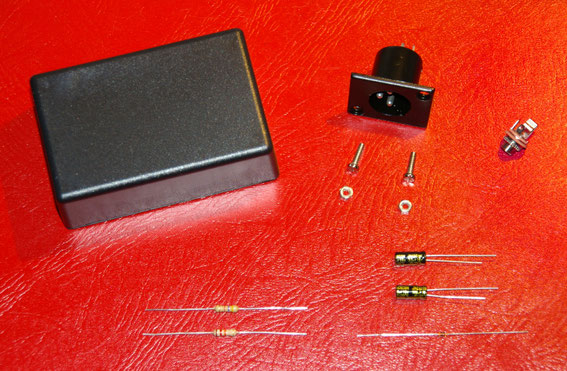

Ecco l'elenco dei componenti che verranno utilizzati:
1 condensatore 100μF / 16V (Condensatore di filtro)
1 condensatore 33μF / 16V
1 resistore 12KΩ / 1 / 4W
1-resistore 4K7 / 1 / 4W
1 Zener 5V / 500mA (per limitare la tensione a 5V)
1 Connettore Jack 3 millimetri ∅ telaio
1 telaio XLR maschio
2 viti con dadi per l'ancoraggio del connettore XLR
1 pezzo di circuito stampato 55 millimetri x 15mm
1 scatola sufficiente per contenere l'assieme

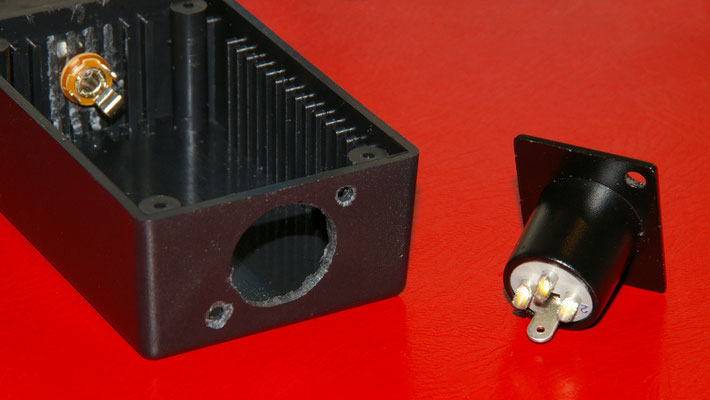

L'idea è di integrare il circuito stampato sul connettore XLR, saldando il circuito direttamente ai perni del connettore.

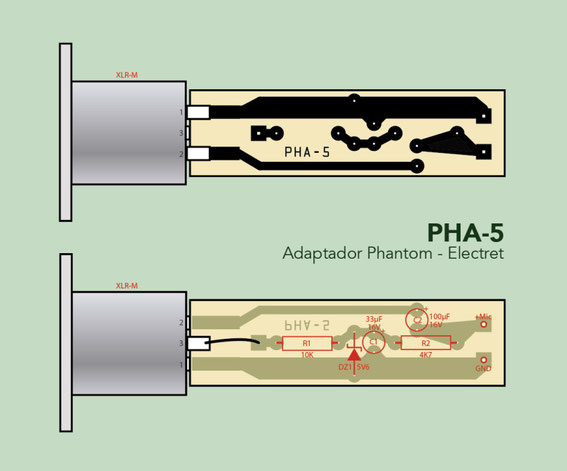

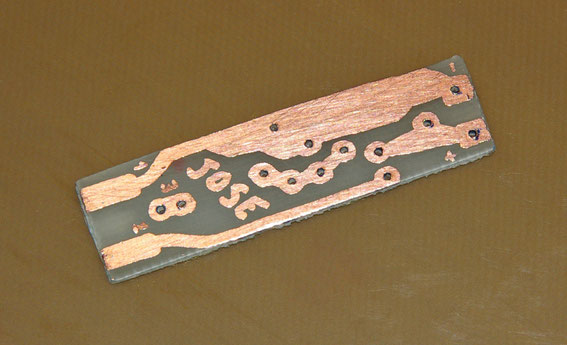

L'immagine seguente mostra come il gruppo sarebbe stato non riesce a mettere nella scatola. Può anche essere progettando le tracce, da stampare in una dimensione di 55 x 15 mm.

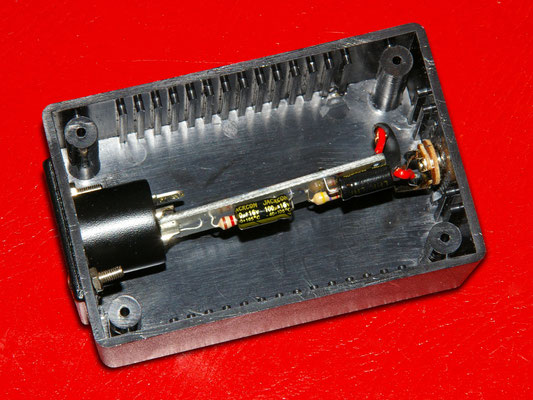

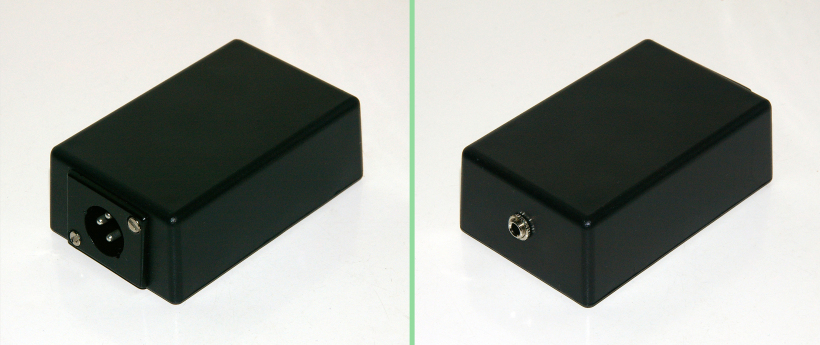

Si può inserire il circuito in una scatola tradizionale..
