Piccoli amplificatori multiuso con TDA2002/3
_______________________________________________________

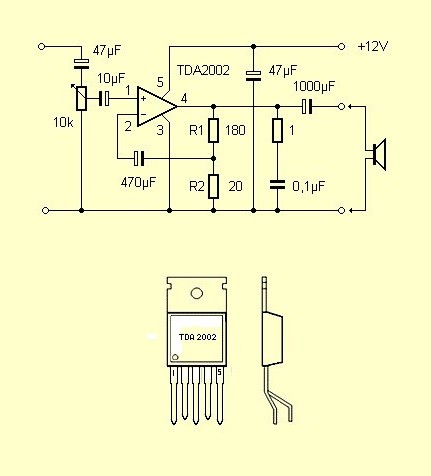

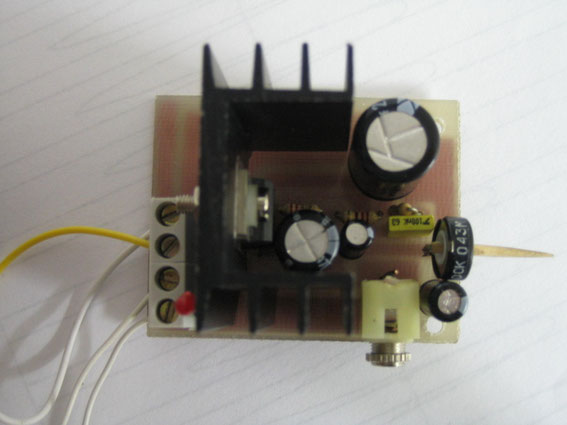

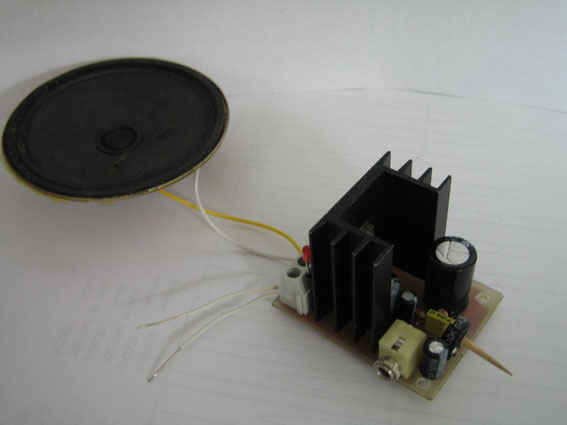

Semplice amplificatore audio piccolo e compatto molto versatile, si basa sul TDA 2002.
Alimentabile fino a 18 volt.
________________________________________________________
http://elettronic.altervista.org/elettronica_000001.htm
________________________________________________________
________________________________________________________
Amplificatore 7W
________________________________________________________

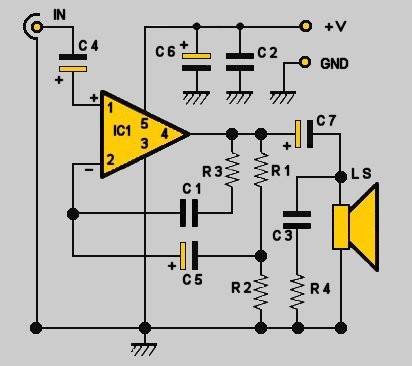

Amplificatore BF 7W con circuito integrato il TDA 2003.

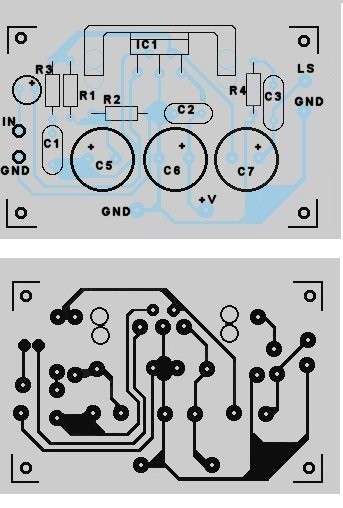

Disposizione dei componenti e il circuito stampato
( si può anche usare una piastra millefori... )
Lista dei componenti:
| R1 : 470 ohms | C1 : 8,2 nF |
| R2 : 4,7 ohms | C2 – C3 : 100 nF |
| R3 : 100 ohms | C4 : 10uF/63V |
| R4 : 1 ohms | C5 : 470 uF/25V |
| IC1 : TDA 2003 | C6 – C7 : 1000 uF/25V |
| Radiateur |
Potenza d'uscita:
| 8 ohms | 3 watts |
| 4 ohms | 6 watts |
| 3.2 ohms | 7.5 watts |
| 2 ohms | 12 watts |
L’alimentazione di questo circuito : va da 8 volt a 15 volt ( 0.5 A).
Usare un buon dissipatore per il TDA.
