EQUALIZZATORI Microfonici/Audio

_______________________________________________________

_______________________________________________________

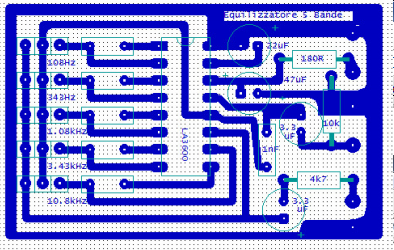

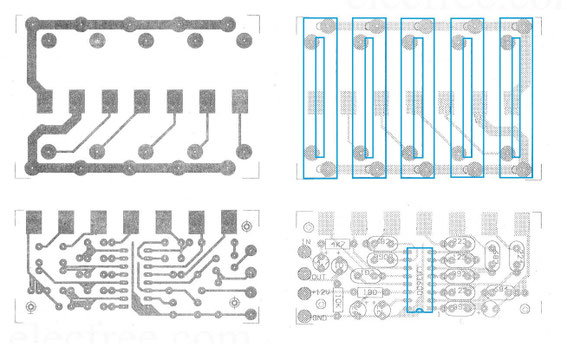

EQUALIZZATORI 5 BANDE CON LA3600 (KA2223)

_______________________________________________________

Usa un chip LA3600 per l'equalizzazione, ed i tagli di banda avvengono combinando opportunamente i condesatori C1 e C2.

Per i nostri usi, dovrebbe essere sitonizzato fra i 100 e i 3000... max 4000hz.

Ecco la descrizione in inglese:

The center frequency for each band fo is determined using the formula:

fo=1/ [2*PI* squarerooot( C1.C2. R1.R2)]

(R1=1.2k, R2=68k on-chip resistor)

Using the component values as shown in the schematic diagram, fo for each of 5 bands is set as follows : fo=108Hz, 343kHz, 1.08kHz, 3.43kHz, 10.8kHz.

Description of external parts
C1, C2 : Capacitors used to fix fo (resonance frequency)
C2 : Input capacitor. Decreasing the capacitor value lowers the frequency response at low frequencies.
C3 : Input capacitor. Decreasing the capacitor value lowers the frequency response at low frequencies.
C4 : Decoupling capacitor. Decreasing the capacitor value makes the effect of power supply stronger, whereby ripple is liable to occur.
C5 : Power capacitor.
C6 : Output capacitor. Decreasing the capacitor value lowers the frequency response at low frequencies.

Maximum supply voltage VCC max 20V must not be exceeded. The operating voltage is in the range

________________________________________________________

Equalizzatore su ASIC tipo LA3600 progettato per regolare la risposta in frequenza del canale a bassa frequenza. EQ ha 5 bande di frequenza attivi, frequenza media di risonanza è determinata da componenti esterni ed è di 45 Hz, 50 Hz, 62 Hz, 168 Hz, 300 kHz,. Equalizzatore può essere collegato a UMZCH con sensibilità 50 ... 500 mV. Se necessario, un sistema può essere esteso a regolazione 7 o 10 bande.

Caratteristiche:

Tensione di alimentazione 5 ... 13 V
Corrente assorbita (a Vin = 0) 5,5 mA
Gamma di frequenza 20 ... 300 Hz
Distorsione armonica totale (meno) 0,02%
campo di regolazione di ± 11 dB
tensione di uscita (max .) 0.6

Descrizione LA3600 , KA2223

Modifice e suggerimenti:

Per adattare l'impedenza in ingresso ed uscita, si possono sostituire quelle resistenze da 4,7K e 10K

con dei trimmer da 10K e 20K...

Sostituire i condensatori per il taglio di freq. a 3200Hz sull'ultimo e penultimo potenziometro, mettendo un valore di capacità adeguato per avere un taglio intorno ai 2000-2100Hz... così da lavorare sulle cinque bande solo sulla porzione di frequenza che serve realmente.

_______________________________________________________

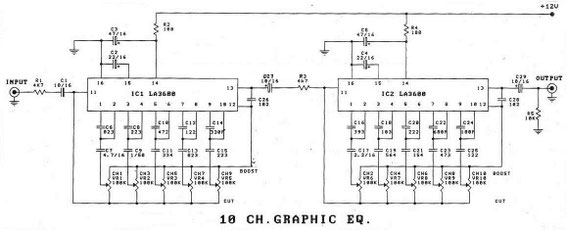

Stesso circuito 10 bande:

_______________________________________________________

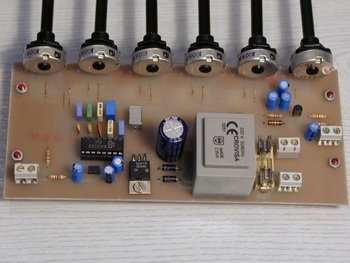

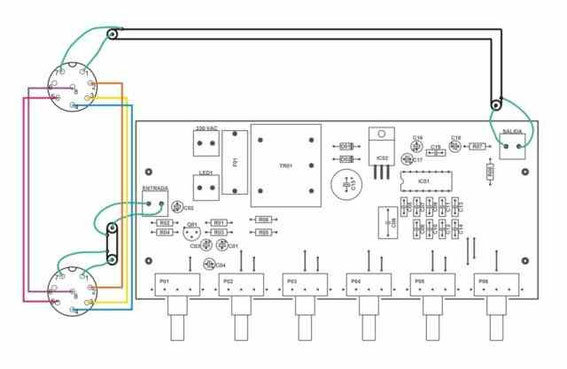

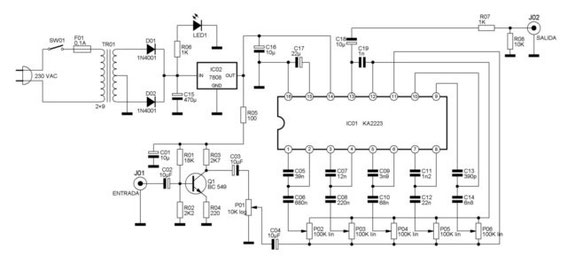

EQUALIZZATORE 5 BANDE ..

fig01.htm

________________________________________________________

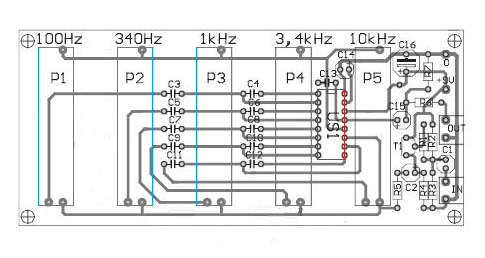

EQUALIZZATORE 5 BANDE con KA2223

Nota:

KA2223 e LA3600 questi due circuiti integrati, sono la stessa cosa.

Se si desidera cambiare la frequenza gamma è possibile utilizzare la seguente formula. In questa formula, R1 = R2 = 68k 1K2 sarà ricevuto perché i valori di resistenza dei valori integrati.

formulgif

Basso rumore, bassa distorsione

a 5 bande equalizzatore grafico

Alimentazione 5v 13 v

http://320volt.com/ka2223-la3600-ile-equalizer/

_______________________________________________________

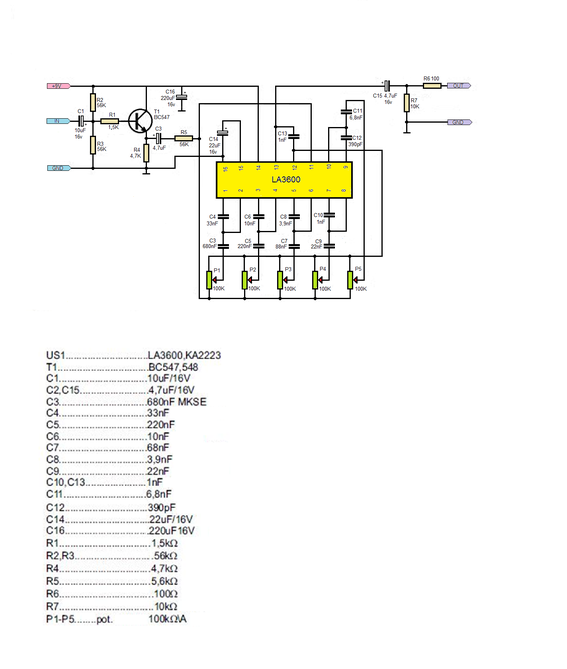

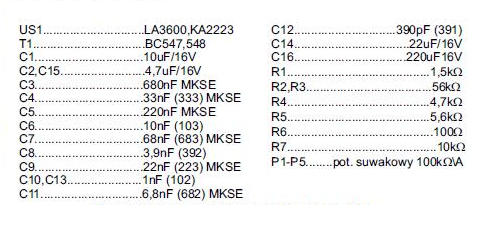

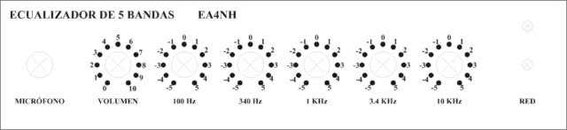

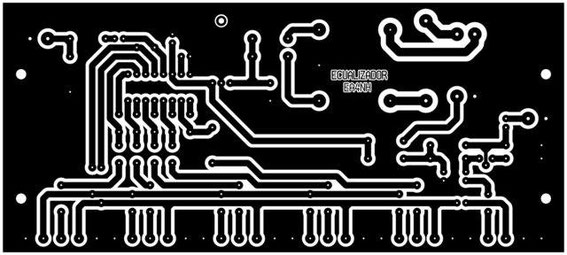

Preamplificatore, Equalizzatore per microfono con LA3600

PS: anche qui è sempre valido il discorso della modifica sugli ultimi due filtri per rtogliere i 10Khz che sono inutili e mettere i 2Khz dove c'è il picco della voce.

_______________________________________________________

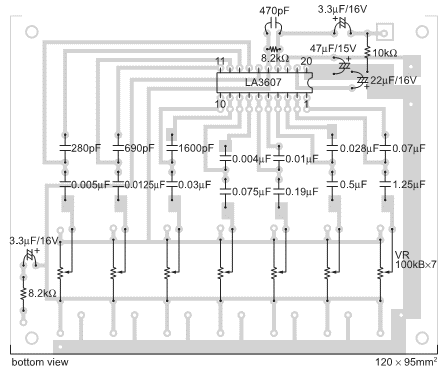

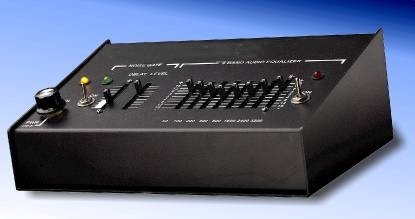

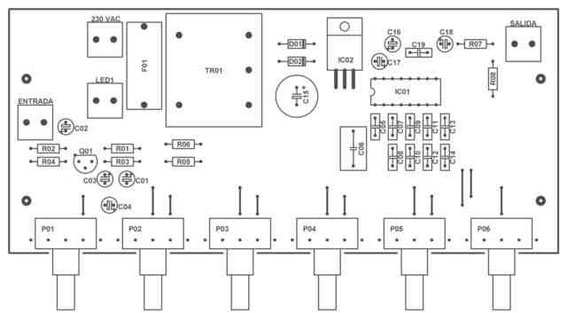

Altro schema che utilizza un LA3607, in pratica identico ai precendenti ma a 7 bande:

_______________________________________________________

http://www.rogerk.net/forum/index.php?topic=25627.30

_______________________________________________________

_______________________________________________________

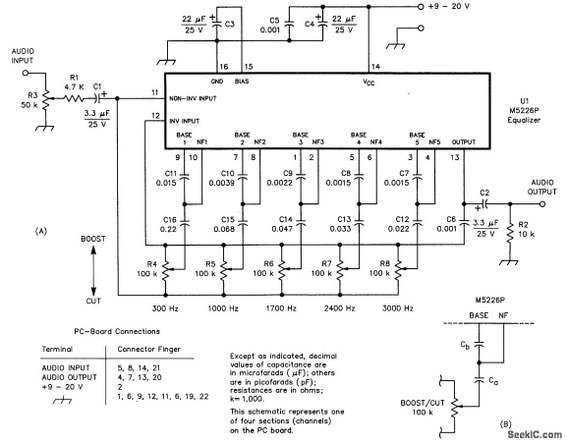

ALTRO SCHEMA CON MOTOROLA M5226P

Progettato per l'uso delle comunicazioni, questo circuito di equalizzazione utilizza un equalizzatore audio Mitsubishi M5226P IC per regolare la risposta in frequenza.

Si va da 9 a 20 V di alimentazione.

C6-C16 sono condensatori a film di poliestere di tolleranza di ± 5%.

_______________________________________________________

http://www.seekic.com/circuit_diagram/Audio_Circuit/AUDIO_EQUALZER.html
