Con  Vu-meter si intende un circuito elettronico in grado di misurare la potenza sonora mediante l'accensione di una serie di led, magari di diverso colore.

In commercio esisto più integrati in grado di espletare la funzione di vu-meter: LM3914 (LM3915), UAA160 (UAA170) e qualche altro ... la sigla in partentesi, indica la versione con la visualizzazione su scala logaritmica, anziché lineare.

In questi circuiti integrati, sono presenti dei comparatori che pilotano le uscite (led) in modo diretto (i primi due) o in multiplexer (gli altri due) giusto per risparmiare sul numero di piedini dell'integrato.

________________________________________________________

________________________________________________________

http://nicolonik.weebly.com/vu-meter-led.html

________________________________________________________________________________________________________________

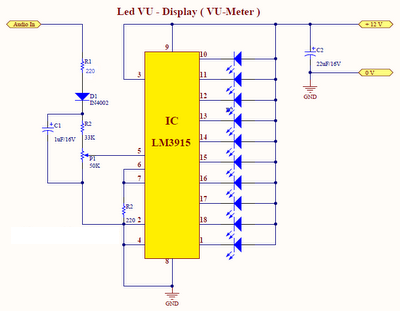

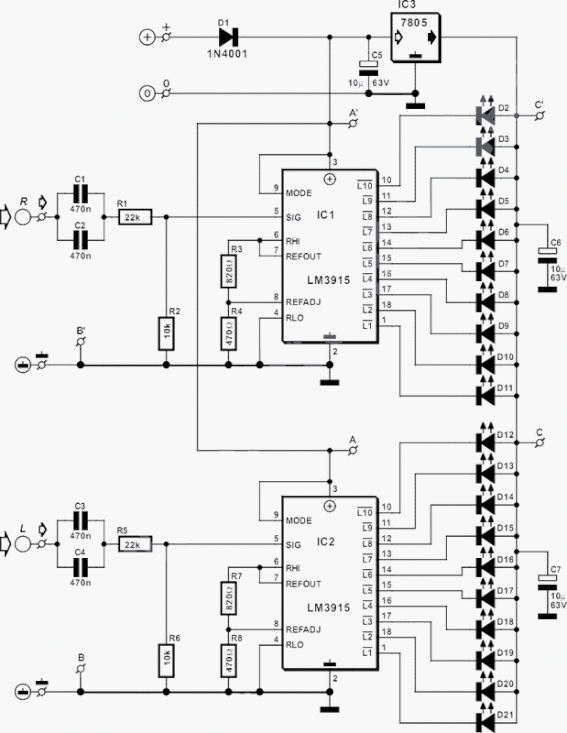

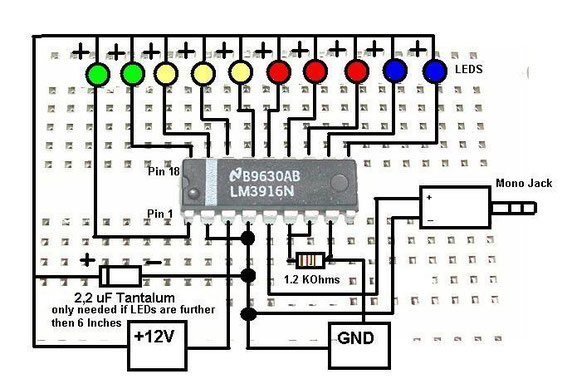

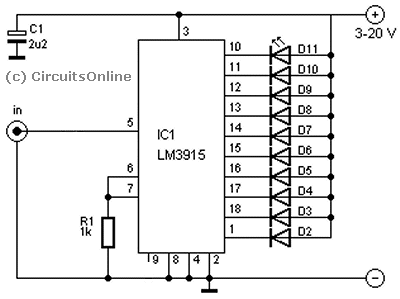

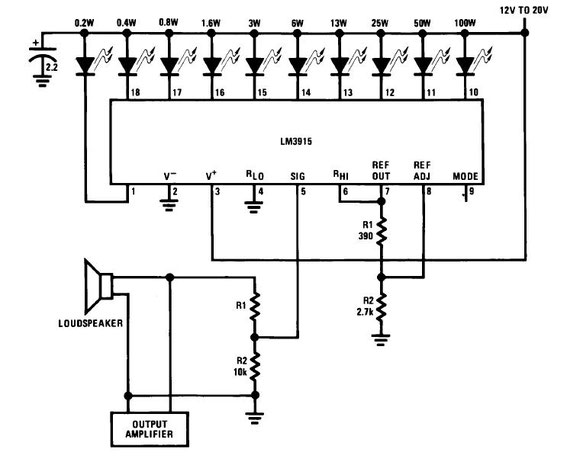

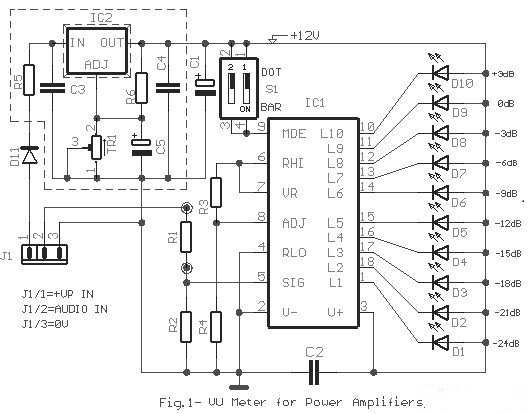

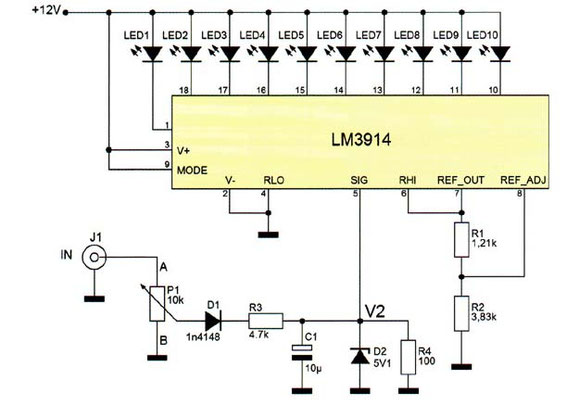

VU-METER  10 led

________________________________________________________

http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/ampli-elia/vu%20meter%20%2022.jpg
