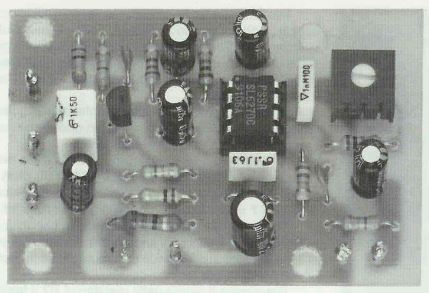

Pre-Compressore microfonico

________________________________________________________


Chi volesse modificare la frequenza di taglio, può modificare il  valore di C8 utilizzando queste due formule:

mF = 663 : Hz

Hz  = 663 : mF



oppure utilizzare i valori in tabella:



Taglio in frequenza           Capacità C8

    14 Hz                                47 mF

    30 Hz                                22 mF

    66 Hz                                10 mF

    97 Hz                               6,8 mF

  200 Hz                               3,3 mF

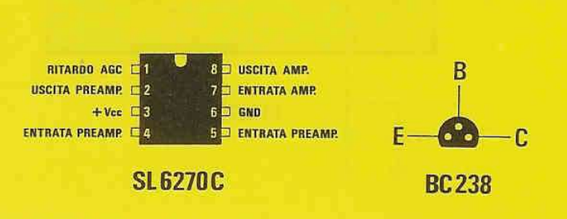

Questo Integrato accetta max 10v  come alimentazione.

Con i valori forniti nello schema si può alimentare con una tensione di circa 9v.

Nel caso sia necessario alimentarlo con tensioni superiori, modificare il valore di R8 secondo la seguente tabella:

12v = 100 ohm

15v = 150 ohm

18v = 220 ohm

22v = 330 ohm

24v = 390 ohm

30v = 560 ohm



MICROFONI UTILIZZABILI:


Nel caso si voglia utilizzare un microfono MAGNETICO/DINAMICO,

utilizzare i soli ingressi E M  ( E=segnale  M=massa)

________________________________________________________


Per le capsule PIEZOELETTRICHE, utilizzare sempre gli ingressi E M,

nel caso la capsula fosse troppo sensibile e fornisse più dei 300 mV accettati come max dal 6270, inserire una resistenza in serie all'ingresso E ( provare con 10.000 ohm, 15.000, 22.000)

________________________________________________________

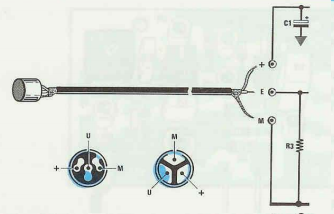

Per utilizzare capsule microfoniche PREAMPLIFICATE provviste di 3 contatti, collegare il contatto U (uscita segnale) all'ingresso E,

la massa all'ingresso M e il contatto dell'alimentazione all'ingresso +

________________________________________________________

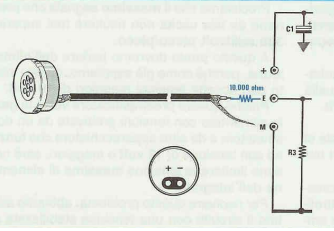

Nel caso di capsule PREAMPLIFICATE con DUE SOLI CONTATTI,

collegare il segnale all'ingresso E, la massa all'ingresso M e ricordarsi di inserire una resistenza da 10.000 ohm tra gli ingressi + ed U

________________________________________________________


http://www.rsp-italy.it/Electronics/Magazines/Nuova%20Elettronica/_contents/Nuova%20Elettronica%20157_158.pdf
