Equalizzatore Stereo 5 Band
_______________________________________________________
_______________________________________________________
Questo semplice circuito è in grado di tagliare 5 intervalli di frequenza, attraverso dei filtri passa banda:
1. 5Hz - 130Hz (bassi)
2. 60Hz - 600Hz (medio bassi)
3. 200Hz - 2800Hz (medi)
4. 900Hz - 9000Hz (medio alti)
5. 4000Hz - 40000Hz (alti)

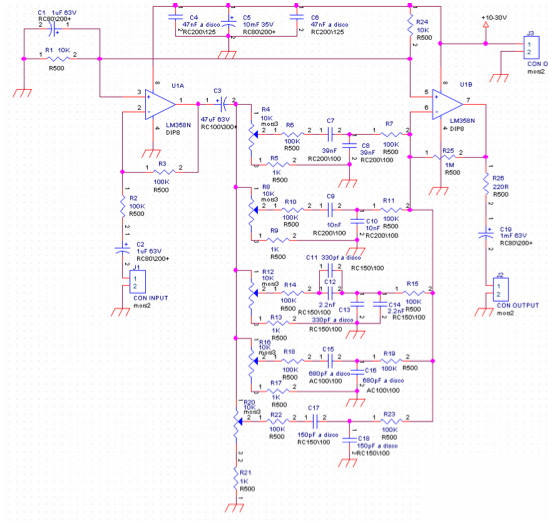

Ogni filtro audio possiede una frequenza denominata “di incrocio”: ogni frequenza è determinata variando il valore delle due resistenze e dei due condensatori posti tra il cursore di ogni potenziometro e l’ingresso invertente del secondo op-amp (miscelatore-amplificatore).
Per esempio, la frequenza di incrocio del primo filtro (bassi) è 40Hz:
prendiamo come valore fisso di fondo scala 1MΩ R6 e R7 sono 100KΩ, cioè 0.1MΩ C7 e C8 sono 39000pF
Il calcolo è: 1/(2·π·R·C) = 1/(6.28*0.1MΩ*39000pF) = 40.8Hz approssimato a 40Hz Svolgendo i calcoli per tutti e 5 i filtri, le frequenze di incrocio sono:
1. 40Hz bassi
2. 155Hz medio-bassi
3. 625Hz medi
4. 2500Hz medio-alti
5. 10000Hz alti

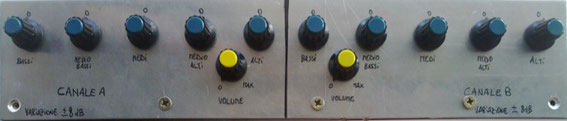

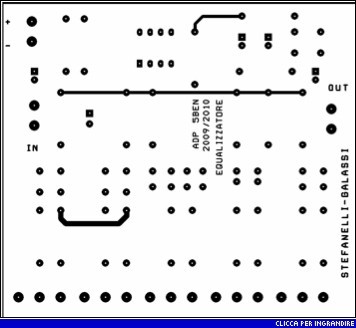

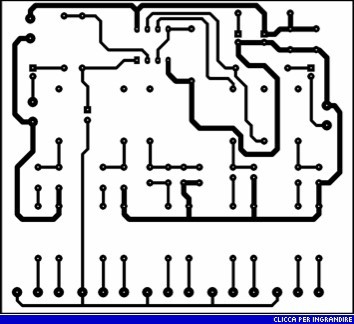

Le schede realizzate sono 2 (identiche)
Alimentazione fra +10 e +30V DC.
L'alimentatore è stato realizzato con un trasformatore (220V RMS AC18V RMS AC) e da un ponte a diodi e un condensatore, che raddrizzano e filtrano sino ad ottenere 25V DC circa. In uscita è stato inserito uno stabilizzatore di tensione (LM7812) per ottenere +12V regolati.
Riassuntivo delle specifiche tecniche:
• Tensione alimentazione da 10 a 30 V.
• Corrente assorbita da 4 a 6 mA.
• Banda passante da 5Hz a 80KHz
• Distorsione massima 0,01%
• Massima attenuazione -8dB
• Massimo guadagno +8dB
Ogni filtro è caratterizzato da un potenziometro da 10KΩ (R4; R8; R12; R16; R20) che permette di variare il rapporto di partizione del filtro, e quindi il guadagno/attenuazione nella banda regolata (da -8dB a +8dB).
Ruotando verso sinistra (senso antiorario) il potenziometro il segnale è attenuato, mentre ruotando verso destra (senso orario) il segnale è amplificato.
Il potenziometro, nella posizione centrale (0), non amplifica e non attenua, cioè il segnale in ingresso viene riportato in uscita senza alcun tipo di variazione
L' integrato LM358 contente 2 op-amp .
