VOX
________________________________________________________
Circuito base di VOX che funziona molto bene quando il livello VOX è impostato correttamente.
Questo circuito è a basso costo e tutte le parti si possono trovare facilmente.
Il circuito di figura 1 è costituito da 1458 che è contiene due amplificatori operazionali 741.
Il primo amplificatore operazionale è usato per amplificare la parte l'audio (da microfono).
Il secondo amplificatore operazionale è usato come un comparatore configurato per saturare un transistor di commutazione durante i periodi di presenza audio dal mike.
Il condensatore C2 , fornisce il ritardo necessario prima di rilasciare il PTT.
Il resistore variabile R6 imposta il livello di VOX desiderato e deve essere regolata per la voce o microfono in uso.
E' consigliato di utilizzare le cuffie, dal momento che l'audio dall'altoparlante del ricetrasmettitore potrebbe attivare il vox.
Se si desidera aumentare il tempo di ritardo, aumentare la R8 a 10K.
Se desiderate un po' meno di ritardo, diminuire C2 a circa 22uF.
By N1HFX
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=gif/path/s91496787b834ccc3/image/i18f8bb9c356040be/version/1438684657/image.gif)
Parts List:
R1 1K Resistor (brown, black, red)
R2,R4 47K Resistor (yellow, violet, orange)
R3 100K Resistor (brown, black, yellow)
R5,R7 33K Resistor (orange, orange, orange)
R6 10K Pot
R8 4.7K Resistor (yellow, violet, red)
R9 2.2K Resistor (red, red, red)
C1 .1 microfarad capacitor (104)
C2 47 microfarad electrolytic capacitor (observe polarity)
D1 1N914 or similar diode (observe color band)
IC-1 Type 1458 dual op amp chip
Q1 MPS2222A or similar NPN switching transistor
________________________________________________________
http://www.rason.org/Projects/basicvox/basicvox.htm
________________________________________________________________________________________________________________

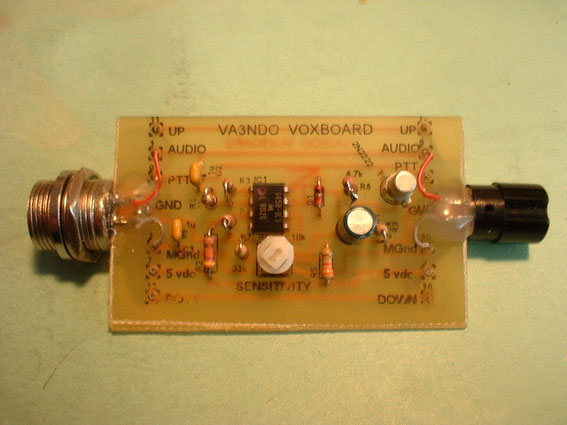

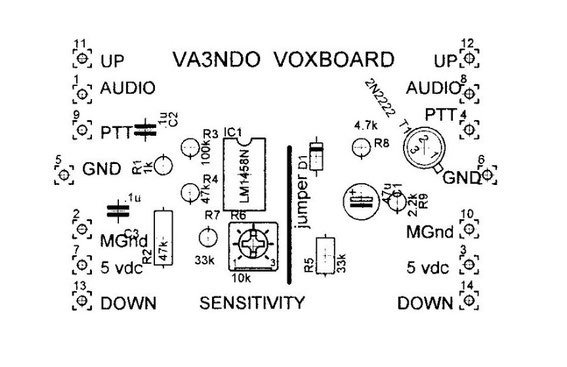

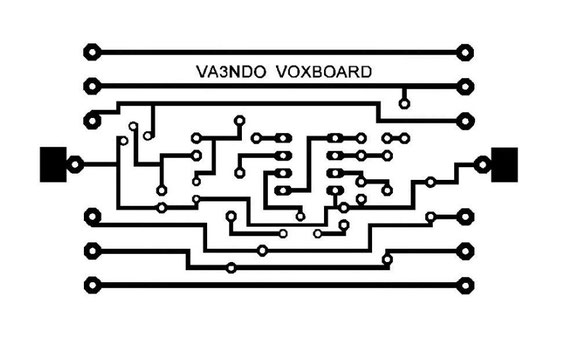

MODIFICHE AL PROGETTO:
la scheda si inserisce direttamente nella presa di microfono e viene alimentata dal pin 5 ( 8 volt).
Sono passanti tuttle le funzioni del microfono funzioni come la up / down, ptt, VCC, terra, ecc.
Schema originale da: N1HFX http://www.rason.org/Projects/basicvox/basicvox.htm
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/i4d92b5886e562a8e/version/1438685737/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/ifaebc2dfc13a026d/version/1438685772/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/i444268a9a42fad86/version/1438685791/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/icaf3041a7d52dbcf/version/1438685709/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/i0fad09d07d3632cd/version/1438685721/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=567x10000:format=jpg/path/s91496787b834ccc3/image/idf0b024af57e97e3/version/1438685805/image.jpg)
________________________________________________________
http://va3ndo.tripod.com/the_vox_boards.html
________________________________________________________________________________________________________________
VOX di I1LEP
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s91496787b834ccc3/image/iabc8a67644fded64/version/1438684548/image.png)
Funzionamento del VOX:
Il segnale che arriva dall'uscita line OUT del PC viene inviato tramite il trasformatore di isolamento all'ingresso microfonico dell'RTX, tramite il condensatore C1 una parte di questo segnale viene prelevata ed inviata al transistor Q1 che la amplifica. Il segnale viene poi rettificato dai diodi D1 e D2 e la componente positiva cosi' ottenuta carica il condensatore C4.
La tensione continua di C4 comanda la base del darlington Q2/Q3. Questo darlington manda in ON il transistor dell'optoisolatore Q4, il quale chiude a massa il PTT del ricetrasmettitore, il segnale digitale viene cosi' trasmesso.
Quando il segnale trasmesso termina (line OUT muto), dopo un breve tempo di circa 200 ms, dovuto al gruppo di ritardo RC C4/V1 la base del darlington va a massa, Q2/Q3 si sbloccano e non comandano piu'il Q4 che rilascia il PTT dell'RTX, il quale passa in ricezione.
Il trimmer V1 inizialmente serviva per regolare il tempo di ritardo prima di passare in ricezione, ma si può sostituire con resistenza fissa da 100 o 120 kOhm per ottenere un tempo di ritardo ottimale.
Il tempo di ritardo e' necessario solo con certi programmi, soprattutto se si digita dalla tastiera, a mano.
Se tra una digitazione e l'altra si fa passare del tempo, il vox manderà in ricezione l'RTX.
Alla digitazione successiva, il vox rimandera' in TX il ricetrasmettitore. Se si digita lentamente, occorrera' allungare il tempo del vox aumentando il valore della resistenza messa al posto del trimmer V1, oppure per avere un tempo maggiore e regolabile, occorre aumentare il valore di V1. Ma visto che raramente si digita a mano e mentre si trasmette una frase "preconfezionata" si puo' in coda digitarne un'altra, il tempo prefissato di circa 200 ms dovrebbe essere sufficiente.
Il circuito del vox viene alimentato come descritto prima dalla tensione del +5 V proveniente dal PC tramite il cavo USB. Questa tensione, debitamente filtrata sia per la radiofrequenza che per la componente continua, va ad alimentare anche l'optoisolatore Q4 che puo' essere un 4N35 o equivalente.
