Antenna Cobweb (ragnatela)

________________________________________________________

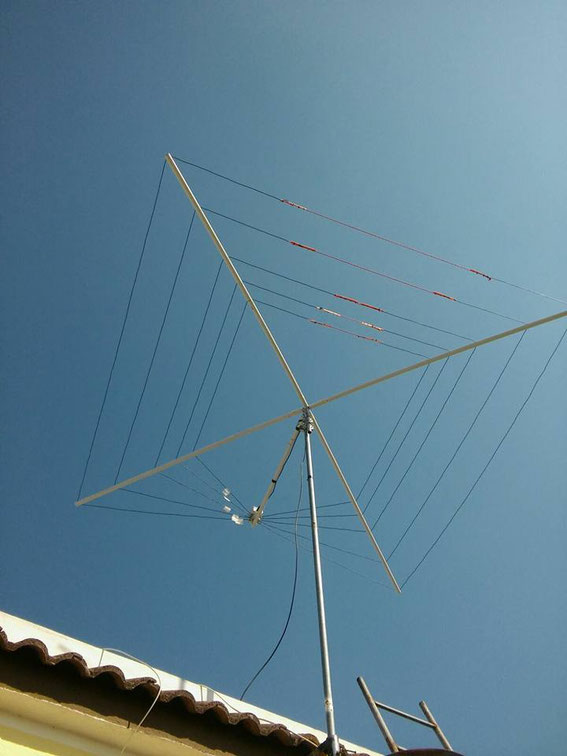

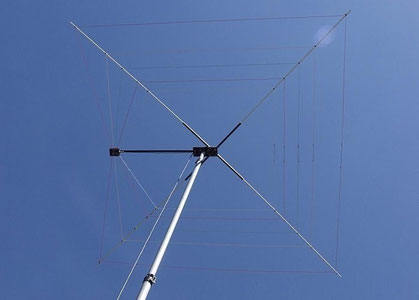

Cobweb 20m 17m 15m 12m 10m
Cobweb 20m 17m 15m 12m 10m


Quersta antenna ha buone caratteristiche di guadagno/dimensioni

e la realizzazione non presenta grandi difficoltà costruttive.

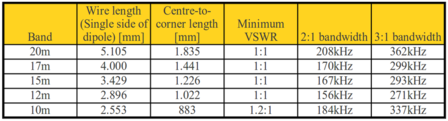

Dimensioni dei conduttori:

Filo PVC Diametro esterno 2mm

               Diametro conduttore interno 1mm



La lunghezza si riferisce al semidipolo (un braccio del dipolo)



Current Balun 1:4 (12.5 Ohm a 50 Ohm)



La CobWebb presenta un'impedenza di circa 12.5 Ohm.







Per il Match si possono adottare diverse soluzioni.



La piu' semplice sarebbe un T-match con il doppio filo come da progetto originale

o utilizzare un balun di corrente fatto su toroide AMIDON T200.2 utilizzando filo per casse audio rosso-nero (+ semplice).

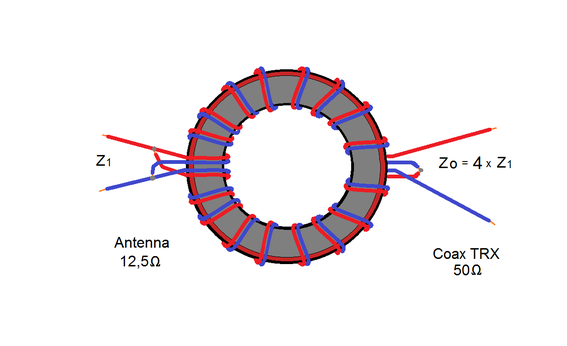

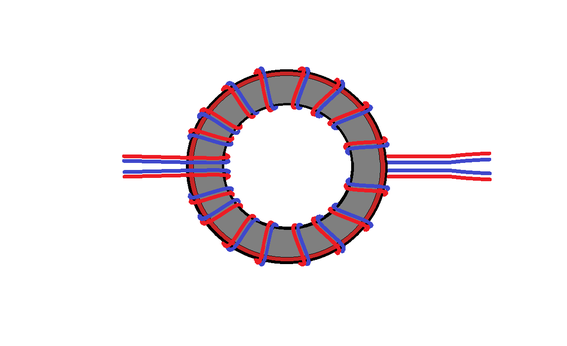

Si parte con avvolgere 8 spire sul toroide da un lato ed altre 8 spire dall'altro lato come in figura.



Lato Zi è quello dove si collega l'antenna (bassa impedenza circa 12.5 Ohm).



Lato Zo  è quello dove collegare il connettore d'antenna che va alla radio (50 Ohm Rosso su centrale nero su calza).



http://www.karinya.net/g3txq/cobweb/

________________________________________________________



PDF sulla COBWEB



Tipo di file: pdf CB1.pdf‎ (1.63 MB, 143 visite





BLOG sulla COBWEB



http://www.hamradioweb.org/forums/showthread.php?t=17346

________________________________________________________





http://www.spiderbeam.com/product_info.php?info=p198





Tubo in fibra di vetro da 30mm HEAVY DUTY
Tubo in fibra di vetro da 30mm HEAVY DUTY
Per la costruzione di QUAD, DELTA LOOP, HEXBEAM, MOXON BEAM...

Segmento robusto in fibra di vetro utilizzato nella versione fissa HEAVY DUTY della Spiderbeam – molto indicato per la costruzione di molti tipi di antenne portatili.

lunghezza di un singolo segmento: 1,15m
diametro: 30mm
spessore: 2mm
peso: 400g (0,88 lbs)

Fino a 6 segmenti possono essere uniti per la costruzione di supporti fino a 6m di lunghezza!
(la parte di giunzione tra i tubi è pari a 15cm)

Per la costruzione di antenne portatili raccomandiamo l’uso dei segmenti da 35mm portatili..


7,00 EUR incl. 19 % IVA
5,88 EUR prezzo d'esportazione - fuori da Europa
