EFHWA End-Fed Half-Wavelength Antenna

_______________________________________________________


Un'antenna End Fed a semionda intera,  è una variazione del molto più comune dipolo semionda  intera.

Quando un'antenna è lunga mezza lunghezza d'onda, presenta una distribuzione di corrente che è al massimo al centro e una distribuzione di tensione è al massimo in corrispondenza delle estremità (fig.1).


Il metodo più comune di alimentazione per questo tipo di antenna è al centro dove la corrente è massima e la tensione è minima.

Di conseguenza, l'impedenza a questo punto è bassa, dell'ordine di 72 ohm.

Questo rende possibile alimentare l'antenna direttamente con cavo coassiale a  50 ohm.

Ma non è obbligatorio collegare l'alimentazione al centro, infatti si può "alimentare" l'antenna in un punto qualsiasi della sua lunghezza, con conseguente aumento dell'impedenza  (maggiore tensione, meno corrente).

E' possibile collegare l'antenna ad uno dei suoi estremi, questo sembrerebbe assurdo,  eppure è possibile farlo ottenendo grandi risultati.

In pratica l'impedenza ad un capo del filo a mezz'onda è dell'ordine di 1800-5000 ohm.



La End Fed, può essere molto adatta per le operazioni radio in portatile.

Questo tipo di antenna è simile, come lunghezza, al comune dipolo a mezza onda ma ha un significativo vantaggio per le operazioni in field-day.

Un dipolo aperto, a mezz’onda ha il punto di alimentazione (che si connette alla radio) nel centro dell'antenna mentre per la EFHWA è ad un estremo. Questo risulta molto comodo per ancorare l'antenna ad un albero e connettere la sua terminazione alla radio. E poi, si fa a meno del cavo coassiale. Occorre però un piccolo accordatore o adattatore La  End-Fed half-wavelength e' in grado di lavorare sulle bande dei 17, 20, 30, e 40 metri.



Occorrente:

- Filo per avvolgimenti (filo di rame smaltato da 1 mm, o quello per                                             impianti elettrici, da 1,5 mmq)

- resistore da 4700 Ω, anti-induttivo (solo per il collaudo);

- 3 Boccole da pannello (in alternativa al BNC lato antenna);

- 2 connettori BNC o 1 BNC e 1 SO239;

- 1 nucleo toroidale a polvere di ferro, Amidon T94-2;

- 4 fili di collegamento con pinze a coccodrillo ;

- 1 condensatore variabile ad aria, ~10-200 pF;

- 10 metri di filo per antenne, o il solito filo da 1,5 mmq per impianti;

- Cavo coassiale per collegare TRX ed accordatore;

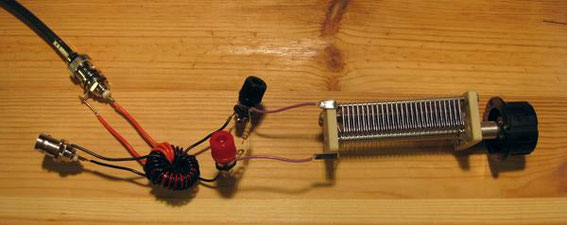

Avvolgere  27 spire in serie  attorno al toroide, foto [2].

Realizzare una presa intermedia alla 27° spira e continuare.

Realizzare il secondo avvolgimento di 10 spire.

Preparare un terzo avvolgimento di 4 spire in bifilare.

Intestare le tre boccole da pannello ai terminali dell'avvolgimento 1-2-3

Intestare l'avvolgimento 4 al connettore BNC di ingresso.

Saldare due spezzoni di filo ai terminali del condensatore variabile.

Collegare il condensatore variabile alle prese da pannello.

Preparare e tagliare il filo per l'antenna a mezza onda.



Collegare il resistore da 4700 Ω alle prese da pannello; questo serve a simulare l'impedenza d'antenna.

Collegare l'analizzatore d'antenna al BNC di ingresso

Regolare la capacità variabile per avere il più basso SWR alla frequenza desiderata.

Dovrebbe essere circa 1:1 a centro banda, e 1.5:1 agli estremi. Analogamente potreste provare con un ROSmetro o Wattmetro.

Se non riuscite in questa operazione, controllate le connessioni.

Adesso siete pronti per le prove in campo.

Staccate il resistore da 4700 Ohm;



Collegate l'altro capo dell'antenna ad uno dei morsetti da pannello, direttamente o usando un corto cavetto a coccodrillo.

 Per ultimo, create il contrappeso.

Come creare un contrappeso per un'antenna EFHWA è oggetto di accesi dibattiti.

Diverse fonti dicono di fare i cavi di contrappeso di lunghezze diverse, alcuni addirittura dicono che non è necessario un contrappeso (dal momento che l'alimentazione è fatta in tensione e non in corrente dovrebbe bastare una buona “terra”). Useremo un paio di ponticelli messi insieme per una lunghezza totale di circa quattro metri.

Collegare l'analizzatore d'antenna al connettore BNC di ingresso, lato TRX.

Sintonizzate l'antenna regolando la capacità variabile. Se non avete un analizzatore, collegate la vostra radio alla potenza più bassa possibile e provate a trasmettere una portante controllando il ROS (seguendo appropriate procedure per identificare la vostra trasmissione e cercando di non causare interferenze ad altri). Regolate per il minimo ROS sulla frequenza operativa. Siate sicuri di non trasmettere quando toccate l'antenna o l'accordatore, altrimenti potreste prendere la scossa a RF.

Se non riuscite ad ottenere un ROS di 1:1, potete collegare l'antenna alla presa intermedia e ripetere il punto precedente.

La vostra radio si aspetta una impedenza di 50 Ω ma l'impedenza di una “end-fed” è molto più alta, dell'ordine delle migliaia di Ohm. L'esatto valore può dipendere da vari fattori e potrebbe cambiare in dipendenza da come e dove avete agganciato il filo. La funzione del trasformatore toroidale è quella di ridurre l'impedenza e le due prese BNC danno la possibilità di avere un buon adattamento in campo. L'avvolgimento marrone avrà un rapporto spire di circa 6,75:1 (27 a 4), che corrisponde ad una riduzione di impedenza di 45,5:1. Questo dovrebbe essere ideale per un'antenna con una impedenza di ~2000 Ω. Con l'avvolgimento bianco inserito si ha un rapporto spire di 9,25:1 (37 a 4), dando un rapporto d'impedenza di 85,5:1, ideale per una impedenza d'antenna di ~4000 Ω. Una di queste opzioni dovrebbe essere adatta per la maggior parte delle configurazioni.

Se non siete in condizioni di ottenere un buon SWR, provate a regolare la lunghezza del punto di alimentazione aggiungendo e togliendo i cavetti a coccodrillo, quindi ripetete i due punti precedenti. Quando avrete trovato una giusta lunghezza, potrete sostituire i ponticelli con uno spezzone di filo della stessa lunghezza.

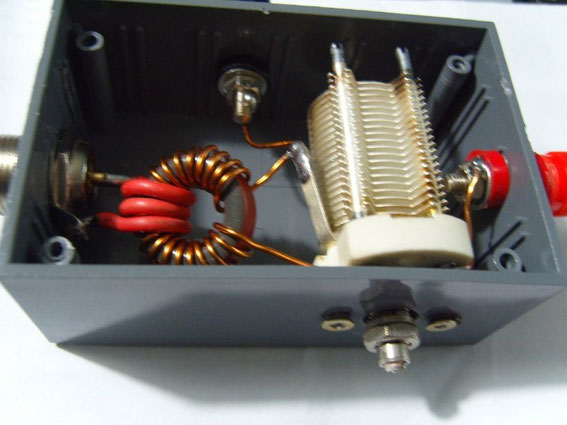

Quando avrete accordato la vostra antenna, mettete l'accordatore in un contenitore metallico ed effettuate il collaudo finale.

Per aggiungere altre gamme operative si potrebbe usare un circuito risonante, fisso o variabile.



http://air-radiorama.blogspot.it/2012/12/antenna-multibanda-efhwa.html



Per il contrappeso,vedere anche: http://www.aa5tb.com/efha.html



________________________________________________________

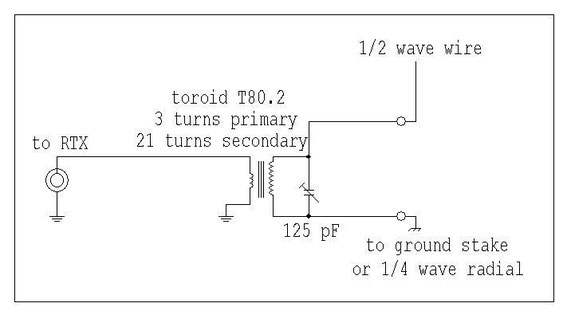

ENDFED



________________________________________________________

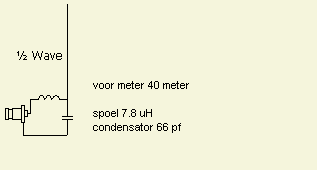

Endfed 40m

________________________________________________________





________________________________________________________

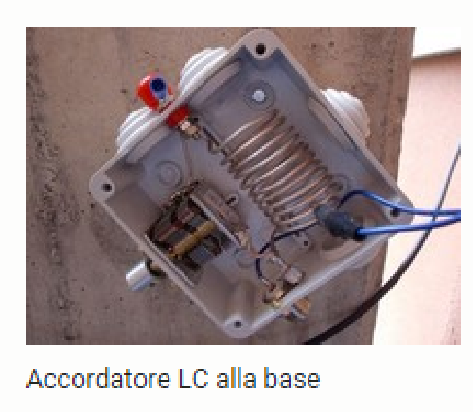

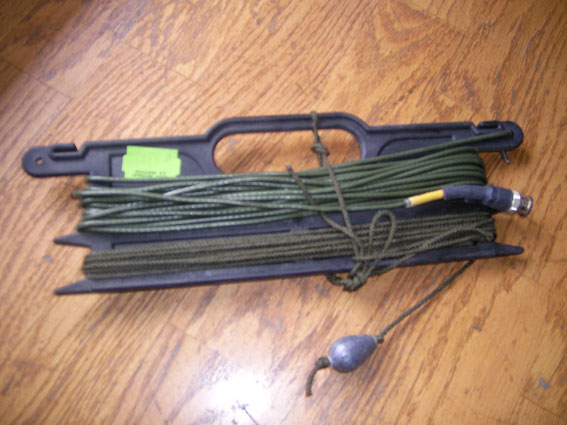

Foto di altre realizzazioni:


Senza contrappeso

_______________________________________________________

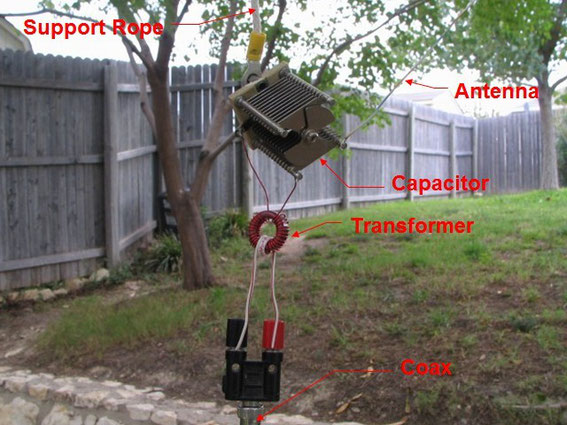

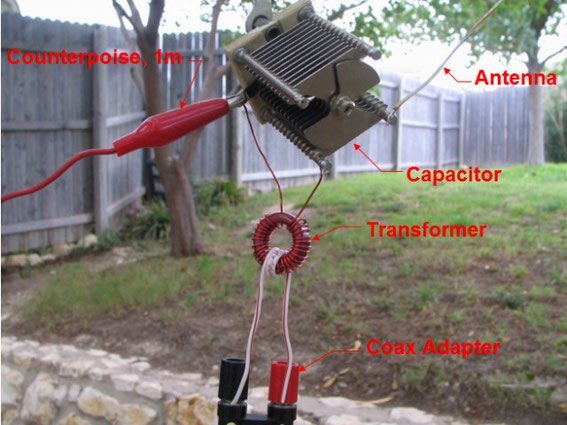

CON contrappeso
CON contrappeso



www.aa5tb.com/efha.html

________________________________________________________________________________________________________________

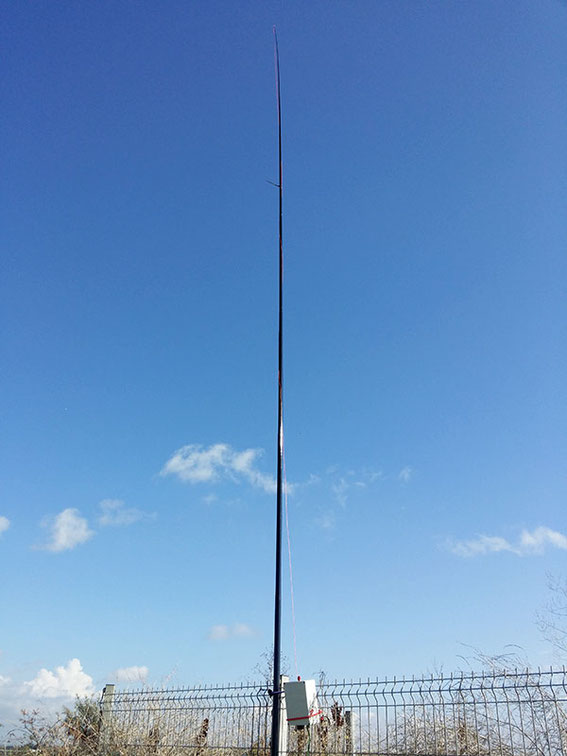

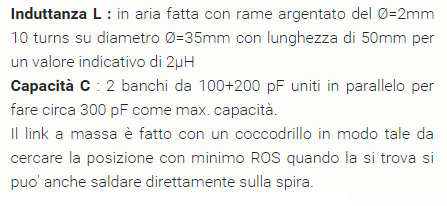

EFHWA per i 40m



________________________________________________________



http://iw2mxe.jimdo.com/autocostruzione/antenna-efhwa/

________________________________________________________

________________________________________________________





END FED HALF WAVE



Le antenne dipolo a mezz'onda, alimentati al centro, sono grandi antenne, semplici ed efficaci, ideali  per le bande HF.

 A volte però, l'alimentazione centrale non è l'ideale, per esempio quando si desidera utilizzarlo come una verticale, o per motivi pratici di spazio...

Essere in grado di alimentare il dipolo da un capo vi dà più opzioni su come costruire un'antenna e rende il funzionamento portatile più facile.





Un dipolo può essere alimentato ovunque lungo la sua lunghezza.

Una alimentazione centrale darà intorno ai 70Ω.

Una configurazione tipo fuori centro, o  'Windom' (dipolo alimentato a circa  38% della sua lunghezza) fornisce un'impedenza di circa 200Ω.

L'impedenza di alimentazione alla fine di una mezza onda è migliaia di ohm, di solito tra 2000Ω a 5000Ω.

Il problema con l'alimentazione a fine  mezz'onda può essere anche un vantaggio, infatti  alta impedenza significa che il punto di alimentazione troveremo una tensione molto elevata, ma una bassa corrente.

Di conseguenza verso terra sarà necessario un piccolo contrappeso, spesso da 7 a 30MHz,  si può anche usare il cavo coassiale collegato al ricetrasmettitore come contrappeso.

In questo progetto si è scelto di includere un interruttore per essere in grado di utilizzare sia il contappeso o escluderlo.

(suggerimenti avuti da Steve AA5TB che raccomanda un contrappeso di almeno 0,05 della lunghezze d'onda.... ma si consiglia una lettura del suo sito.

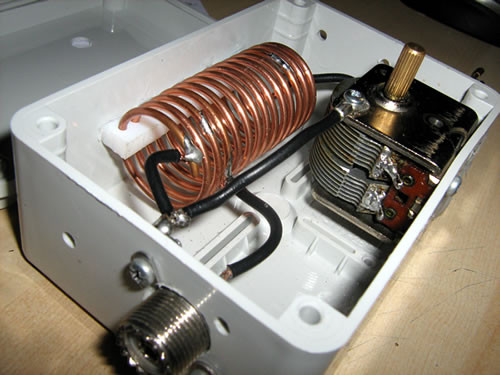

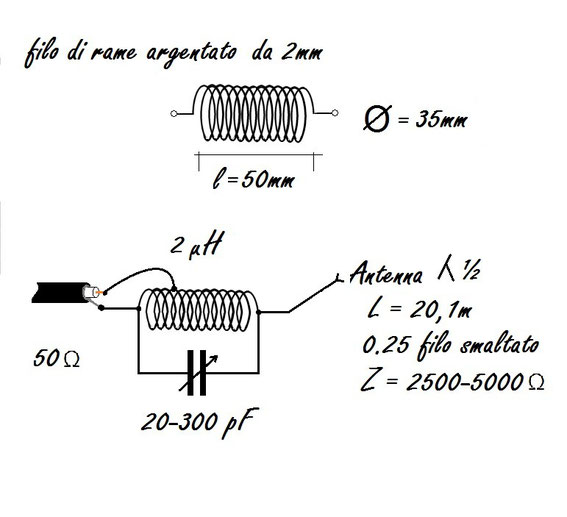

Come condensatore variabile viene utilizzato un  Johnson 154-2, con una gamma di 15-353 pF. ,  in grado di farci lavorare dai  7 a 30MHz. Viene poi  utilizzato un trasformatore  in aria, avvolgendo 16 spire di filo di rame argentato da 1,5mm su un supporto con diametro 19mm, la bobina sarà lunga 52mm. Questo induttore dovrebbe avere un'induttanza di 1,5uH.





per leggere l'articolo originale, consultare la pagina di M0UKD, utilizzando il link in basso.
