HF - End Fed Multiband antenna
________________________________________________________
Il Trasformatore ha un rapporto di 16/2 (1: 64)

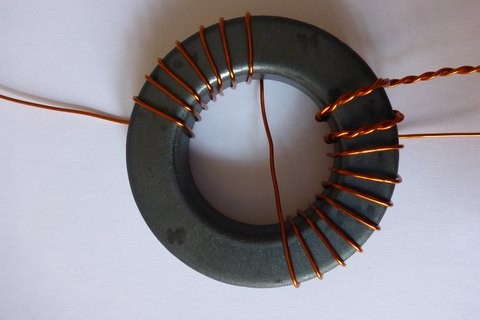

Per la massima efficienza, le due spire verso terra devono essere intrecciate.
max. la performance 2 si rivolge a terra devono essere intrecciati .
Il condensatore da 100-150pF dà una migliore efficienza sui 10m.
Non impilare toroidi per cercare di aumentare la potenza, questo aumenterà induttanza complessiva e renderà impossibile lavorare sulle bande alte.

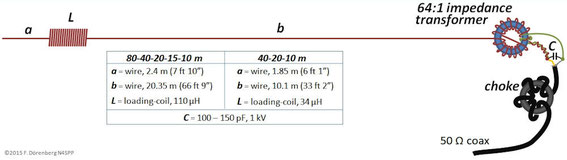

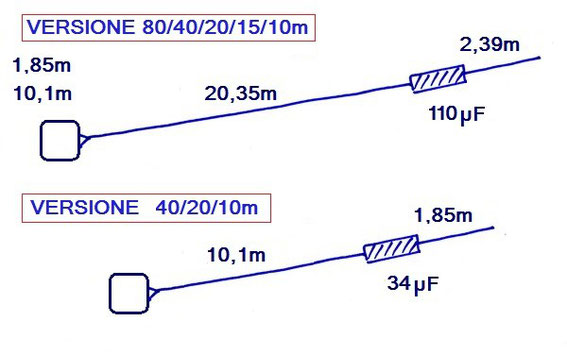

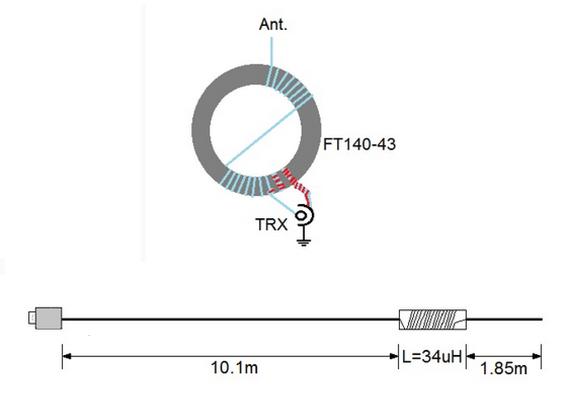

L'antenna 3 bande è formata da un primo spezzone di filo lungo 10,1m seguito da una bobina di circa 34 uH (realizzata con 90 spire di filo smaltato 1 millimetro su un tubo in pvc da 19 mm di diametro) e uno spezzone finale di filo lungo 1,85 m.

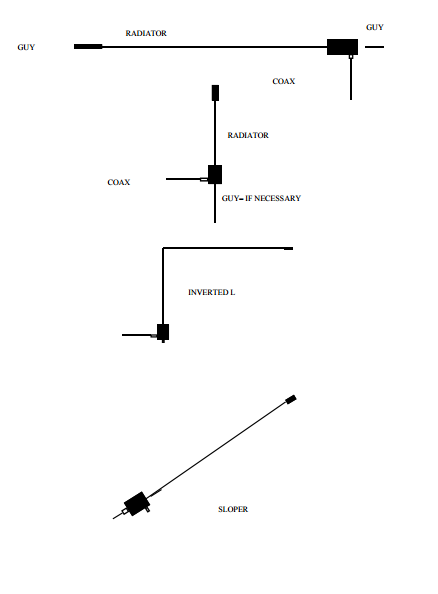

Un antenna verticale o orizzontale perfetta per uscite Field Day,
sui 40 -20 e 10 m.

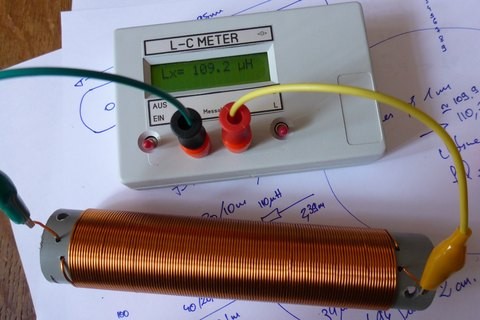

La versione a 5 bande è formata da 20.35m di filo seguito da un a bobina da 110-120uH (circa 260 spire di filo da 1 millimetro su un tubo pvc da19 mm) e uno spezzone finale di 2.39m.
Utilizzare un filo più lungo per poter tarare l'antenna.
Non utilizzare un altro tipo di toroide come il numero 2 o 6 l'uso di questi toroidi si tradurrà in perdite pesanti.
Questa antenna funziona su 80-40-20-15 e 10m. senza radiali ed ha un basso livello di rumore e un ROS molto basso.
Tenete a mente che ogni End Fed o Verticale necessitano di un qualche contrappeso, in questo caso tale funzione è svolta dal cavo coassiale.
E' bene inserire un choke di cavo coassiale prima del TRX.
_______________________________________________________
_______________________________________________________
_______________________________________________________
Altra realizzazione:
End Fed i 10, 20 e 40 metri.
Il trasformatore è un 1:49 verrà avvolto su un toroide di ferrite
FT140-43; ho provato a farlo su una T130-2, ma non funziona.
questo nucleo ha una permeabilità troppo bassa .

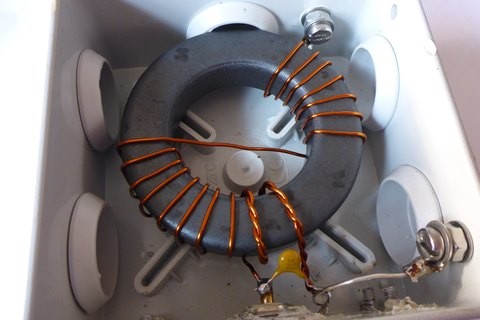

Realizzare il trasformatore secondo il disegno sottostante.
________________________________________________________
http://frpendfedmultiband.pa3frp.nl/
________________________________________________________
________________________________________________________
Another One
Per realizzare questa antenna, occorre:
- Filo di rame smaltato da 1mm di diametro,
- un nucleo di ferrite FT-240-43 (o FT-140-43 / 100W PEP max),
- un condensatore ceramico da 100 a 150pF (1 kV mini) ,
- una scatola chiusa per il trasformatore di impedenza,
- un tubo di plastica e il filo di rame per l'antenna stessa.
Il condensatore migliora l'adattamento a 10m.

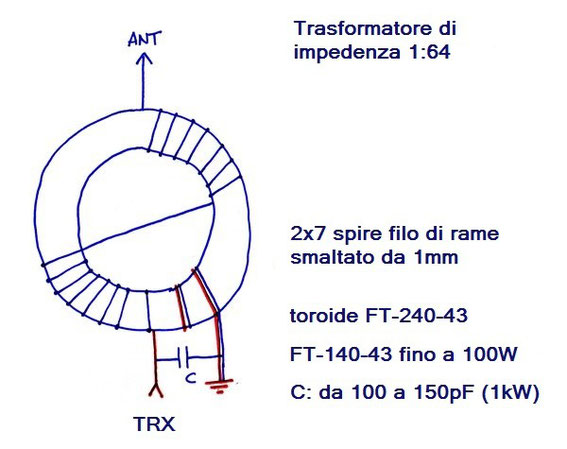

Avvolgimento:

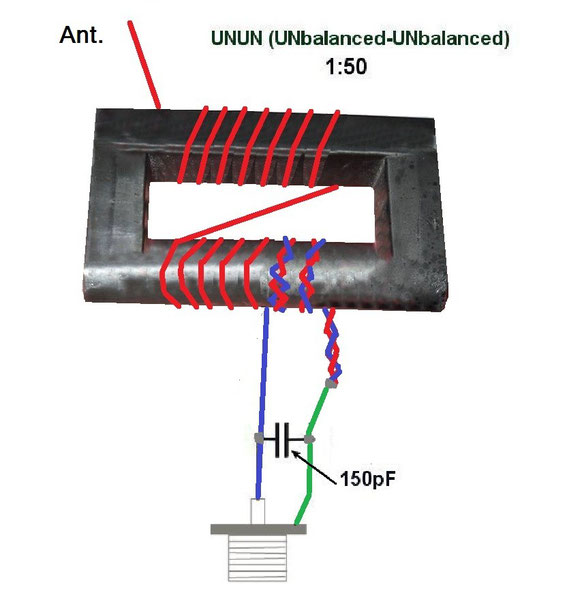

2 serie da 7 spire e due spire twistate verso terra
il condensatore tra l'ingresso e la terra
vedi figure
L'antenna è installata con il trasformatore di impedenza a 40 cm di suolo, senza terra, una prima parte dell'antenna 6m in posizione verticale il resto in posizione orizzontale tra 5 e 7 metri dal suolo. Prime misurazioni di ROS ultima Strand = circa 2,50 m, ROS vuoto:3.439 megahertz / 1.1 ROS / Rs = 51/4 Xs = 7.000 megahertz / 1.0 ROS / = 49 Rs / Xs = 0 13,780 MHz / 1 2 ROS / Rs = 58/7 Xs = 21,087 MHz / 1.4 ROS / Rs = 53/15 Xs = 27,913 MHz / 1.5 ROS / = 38 Rs / XS = 15 secondo colpo misure ROS ultimo filone = 1,84m, ROS vuoto: 3.610 MHZ / 1.1 ROS / = 55 Rs / Xs = 5 2 ------- ROS a 3.575 e 3.637 MHz, 60 kHz di banda. 7000 MHZ / 1.0 ROS / Rs = 50/2 ------- Xs = 1.8 del ROS a 7.200 MHz 13,788 MHz / 1.2 ROS / = 58 Rs / Xs = 6 --- --- 2 ROS 14,167 MHz a 21,165 MHz / 1.3 ROS / Rs = 53/17 Xs = 28,171 MHz / 1.4 ROS / = 42 Rs / Xs = 16 ---- tra 1,4 e 1.9 su tutte le bande nuove misure dopo pochi giorni di pioggia e la connessione di terra con una bacchetta di terra lungo circa 50cm, ecco le curve di ROS . avere una frequenza di risonanza leggermente superiore, leader filo è sceso da 20.35m a 20.15m, qui ci sono le curve di ROS . nella sintesi dopo 10 giorni di utilizzo a ricevere i segnali sono buoni, con un bassissimo rumore, molto confortevole. Nella trasmissione nonostante le numerose chiamate uno di contatto negli 40m registro.
Mentre il ricetrasmettitore è un problema che non è il caso, sia l'antenna non irradia.
Progetto abbandonato per ora
________________________________________________________
http://blog.f1src.org/antenne/endfed/endfed.htm
________________________________________________________________________________________________________________
QRP - LNR EF-10/20/40 Antenna
Contenuto bustina:
l'induttanza di questa bobina aggiunge cavo all'elemento per i 40m e e lo isola per 20m e 10m . Il valore dell'induttanza è tra i 20 e 30 uH.
La figura sotto mostra la bobina senza la copertura termorestringente.
La bobina è formata da 51 spire di filo 26 AWG avvolto intorno ad una forma da 0.85 pollici e una lunghezza di avvolgimento di 1,4 pollici.

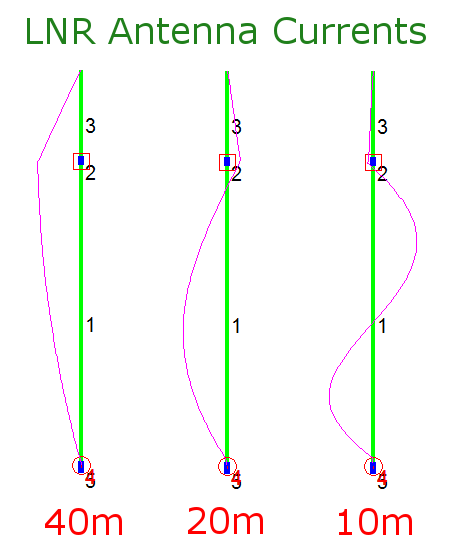

Sotto vediamo la simulazione dell'antenna LNR EF-10/20/40 a 40, 20 e 10 metri utilizzando un perfetto induttore choke da 26 uH.
In questo caso, l'antenna è orientata verso l'alto solo per evidenziare le correnti. Ciò non rappresenta necessariamente la migliore distribuzione in uso reale.
Per il funzionamento in 40m la bobina offre unna piccola, ma non nulla, reattanza dell'antenna alle correnti. La bobina aiuta l'antenna a risuonare rendendola molto più corta della tradizione mezza lunghezza d'onda.

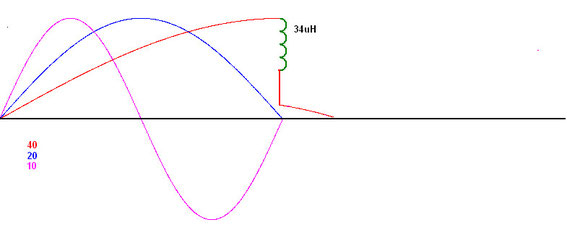

In questo orientamento abbiamo corrente massima nella parte superiore dell'antenna.
Per il funzionamento 20m l'induttanza blocca di più, ma non tutto, lasciando la maggior parte dell'azione della corrente sulla parte inferiore del filo, risultando una bel dipolo a semionda intera per i 20m.
Per il funzionamento 10m l'induttanza blocca tutta la corrente lasciandola nella parte inferiore del filo, otteniamo così un'antenna a onda intera.
L'adattatore di impedenza:
La chiave di tutto è la "piccola scatola nera", che fornisce il collegamento ad un normale cavo coassiale da 50 ohm.
Misuro una breve diretto tra il terminale d'antenna e il guscio coassiale e pin centrale.
Questa antenna utilizza il cavo coassiale come contrappeso come mostra di AA5TB Figura 15 .
Contenuto della scatola nera:

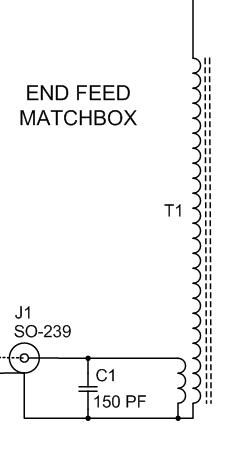

segue Il disegno schematico che evidenzia il design semplice.
Nessun mistero qui. T1 è un trasformatore con una certa compensazione attraverso l'ingresso di 50 ohm.
Una caratteristica molto interessante è il punto comune non isolato per contribuire a rendere un contrappeso la calza del coassiale.
progetto originale
________________________________________________________
http://www.hamradio.me/antennas/lnr-precision-ef-102040mkii-examination.html
________________________________________________________________________________________________________________
A copy of the "Par endfedz 10/20/40 EFHW"
Sulla base del disegno originale del "Par Endfedz" antenna QRP multibanda questo funziona molto bene.
Ho usato un nucleo più grande per gestire più potenza "FT140-43" con un totale di 16 avvolgimenti e 100pf capacità attraverso il punto di alimentazione. La bobina 40m carico è costituito da 58T di smalto filo strettamente avvolto su un condotto 20 millimetri ex.
Per le recensioni del controllo dell'antenna ufficiale http://www.eham.net/reviews/detail/5105
http://www.qrz.com/db/2E0VOV

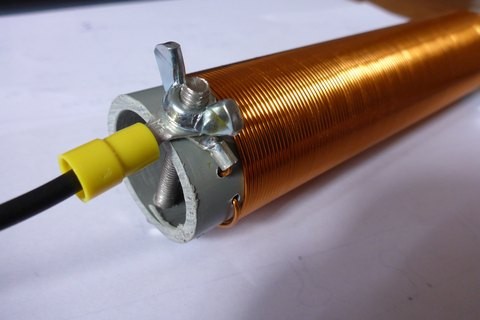

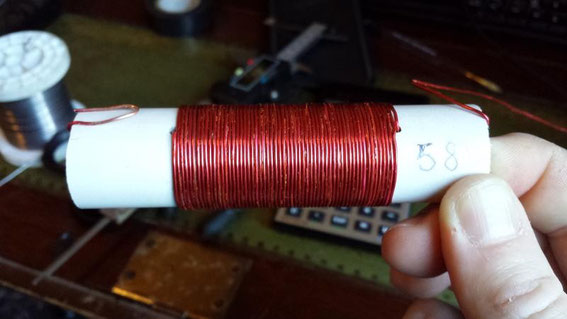

La bobina di carico per i 40m è stata realizzata su un supporto in PVC diametro 20 millimetri.
l 34uH richiesti sono ottenuti avvolgendo 58 spire di filo di rame smaltato recuperato da un vecchio trasformatore.
________________________________________________________
________________________________________________________
________________________________________________________

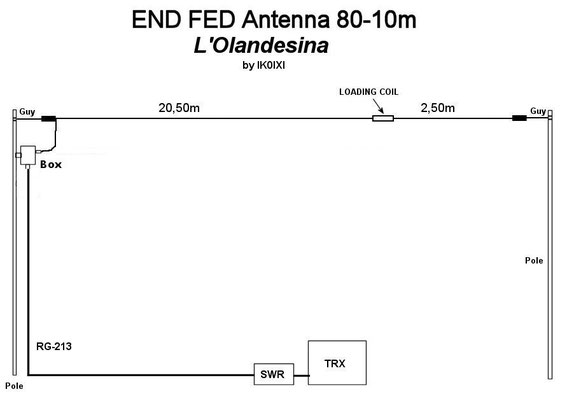

Altro progetto lo trovate qui:
http://nuke.ik0ixi.it/Antenne/LOlandesina/tabid/606/Default.aspx
________________________________________________________________________________________________________________
________________________________________________________________________________________________________________
https://ejo60.wordpress.com/2016/04/09/end-fed-hf-wire-antenna/
http://www.zendamateur.com/viewtopic.php?f=5&t=16718
https://pa3hho.wordpress.com/end-fed-antennes/multiany-band-end-fed-english/
