Dipolo ripiegato
________________________________________________________
Un dipolo si può realizzare in diverse configurazioni:

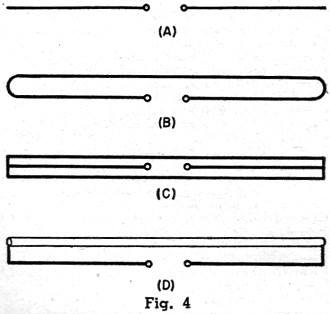

in figura 4 i tipi B-C-D sono dipoli ripiegati.
________________________________________________________
Che cosa è un dipolo ripiegato? Come suggerisce il nome, è semplicemente un dipolo con le punte piegate verso l'altra.
In questo caso, un full-onda (λ 1) dipolo.

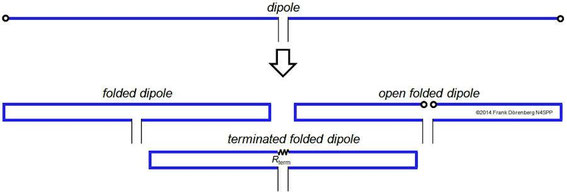

L'arco di un dipolo ripiegato norma è ≈ 0,5 λ.There sono tre variazioni di base, in base al fatto punta delle gambe dipolo ripiegato sono interconnessi, a ponte con una resistenza di terminazione, o lasciato scollegato:
Le due metà del dipolo ripiegato possono essere pensati come due stub linea di trasmissione che sono cortocircuitati alla fine. L'induttanza di queste matrici può compensa la reattanza capacitiva di un dipolo accorciato. Tuttavia, poiché il dipolo ripiegato è relativamente piccolo (<0.75λ) alla lunghezza d'onda, non è una vera antenna ad onde come un rombico o bevande.
L'impedenza di alimentazione alla risonanza di un dipolo ripiegato semionda è quattro volte quella di un normale dipolo semionda. Per esempio, ≈ 4 x 72 = 288 Ω (in spazio libero), praticamente ≈ 240 -280 Ω. Questo è vicino alla impedenza caratteristica di 300 Ω cavo doppio. A 4: 1 balun trasformatore al punto di alimentazione può fornire ragionevole corrispondenza di un cavo coassiale 50 o 70 Ω. Vedi rif. 7 per un calcolatore on-line.
Dipoli ripiegati hanno una larghezza di banda leggermente più grande quindi l'equivalente dipolo non-piegato. (Ref 1)
Raccomandazioni standard per le dimensioni di un dipolo ripiegato si basano sulla bassa frequenza operativa (MHz min ), cioè, la più grande lunghezza d'onda λ max :
- Ref. 1:
- Span = λ max / 3 = 100 / f min dove arco e λ in metri e f in MHz
- Spacing = λ max / 44
- Lunghezza totale filo ≈ 0.7 λ max
- Ref. 3E (commerciale):
- Span = λ max / 6 = 50 / f min dove arco e λ in metri e f in MHz
- Spacing = λ max / 50
- Lunghezza complessiva filo ≈ 0,4 λ max
La sono vari metodi standard per collegare un dipolo ripiegato ad un ricetrasmettitore:
- * il dipolo estremità lasciata aperta, e un 300 o 450 Ω doppio conduttore o una linea 600 Ω scala per una simmetrica Antenna sintonia Unit.
- * le estremità dipolo a ponte con una resistenza di terminazione, e 300 o 450 Ω doppio conduttore o una linea 600 Ω scala per una simmetrica Antenna sintonia unità.
- * il dipolo estremità a ponte con una resistenza di terminazione, un 9: 1 balun corrente (o 12: 1 per una resistenza di terminazione 1000 Ω) nel punto di alimentazione, e 50 Ω coassiale al ricetrasmettitore.
Alimentazione di un dipolo ripiegato
Nell'arco di antenna può essere ulteriormente ridotto, piegando le gambe dipolo in uno zigzag (anche se questo può complicare alimentazione dell'antenna):
TFDS hanno una resistenza di terminazione tra le estremità delle gambe dipolo ripiegato.
Essa contribuisce a rendere l'antenna sembra essere a banda larga, mascherando variazioni di impedenza di grandi dimensioni. Come la resistenza di terminazione viene trasformato nel impedenza di alimentazione, il suo valore (in combinazione con l'arco e spaziatura del dipolo e il diametro del filo) è molto importante. Il resistore deve essere privo di induttanza.
Nella parte bassa della gamma di frequenza operativa, dovrà essere in grado di dissipare fino al 90% della potenza di uscita del trasmettitore - più del 50% di un rombico terminato o bevande.
segue
