End-Fed Monobanda
_______________________________________________________
L'antenna End Fed in pratica è un dipolo mezz'onda alimentato ad un estremo.
Un radiatore lungo mezz'onda ai suoi estremi presenta un'impedenza elevata, (2000 Ohm - 4500 Ohm), per riportare l'impedenza vicina ai 50 Ohm avremo la necessità di utilizzare un adattatore di impedenza.
Antenna molto efficiente (>95%), leggera, comoda e versatile per le vacanze, campeggio, field day, ma ottima anche per stazioni fisse.
________________________________________________________
________________________________________________________
EFHW monobanda
Questa è l’unica applicazione dove è consigliato l’uso dei toroidi in polvere di ferro anziché in ferrite, almeno fino a circa 200/300w.
Oltre questa potenza è preferibile utilizzare avvolgimenti in aria.
Per il condensatore o componenti ceramici ad alta tensione (almeno 3KV) o specifici per RF (da 5KV in su) oppure uno spezzone di cavo coassiale (mediamente 100pf/metro).
Quest’ultima è sempre la soluzione consigliata, anche fino a 1kw.
Si consiglia l’uso di RG-316 per compattezza.
In alternativa RG-174 o RG-223.
In mancanza d’altro RG-58 di alta qualità.
No cavi in foam.
per un approccio più scientifico è possibile aiutarsi con
il sw Tunehalf.exe scritto da G4FGQ (SK).
Esempio: calcolo per una 20M
________________________________________________________
________________________________________________________
End Fed per i 20m
________________________________________________________
Lavorare esigenze portatili una facile installazione dell'antenna. L'antenna deve anche dare abbastanza pugno ad un angolo di radiazione bassa, senza la necessità di radiali.
L'antenna End Fed è facile da realizzare ed utilizzare, non necessita di radiali, ha un basso angolo di radiazione, basso rumore, è una antenna perfetta per i DX.
La versione per i 20 è lunga circa 10 m, e presenta un'impedenza di circa 3000 Ohm al punto di alimentazione.
Quindi abbiamo bisogno di un semplice trasformatore per riportarla ai 50 Ohm.
________________________________________________________

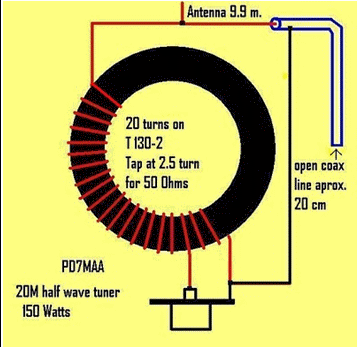

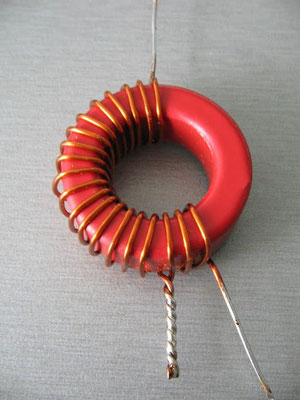

Avvolgere sul toroide 20 spire (copre la metà del toroide) di filo di rame smaltato da 1-1,2 mm smalto su un toroide T130-2 con un rubinetto a 3 giri dal suolo .

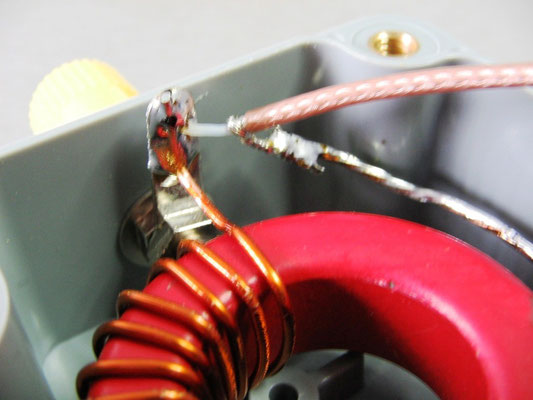

La prima immagine mostra la prima configurazione di prova con un tocco da 2,5 turno.
È inoltre necessario circa 25 cm di sottile Teflon coassiale (RG 178 b / u) che agiranno dopo la sintonizzazione come condensatore ad alta tensione di circa 22 pF.

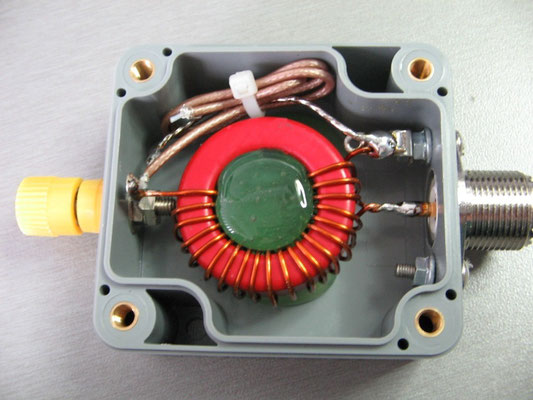

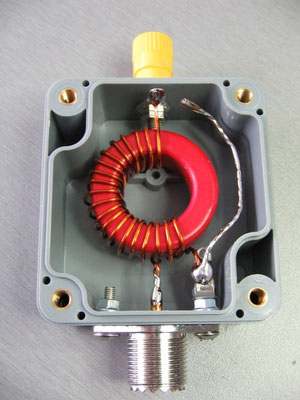

Le immagini spiegano la semplice costruzione.
Taratura:
Il trucco per ottimizzare questo trasformatore è quello di trovare la frequenza di lavoro, prima di messa a punto del condensatore.
Poi cercheremo il punto 50Ohm sulla bobina.
Collegare un resistore 3300 Ohm tra l'alto della bobina a terra, regolare la lunghezza della linea coassiale aperta fino a raggiungere un SWR basso al centro della banda. Il cavo coassiale sarà lungo circa 23 cm con una capacità totale di 22pF.
Ora rimuovere la resistenza e collegare il cavo dell'antenna (circa 10m di fcavo elettrico rivestito)
Sintonizza l'antenna per il miglior SWR riducendo attentamente la lunghezza.
L'antenna realizzata è lunga 9.9m ed è montata su un supporto da 12,5 m.
Un SWR 1:1 su 14.200 MHz può sempre essere raggiunto!
Fissare il toroide con colla a caldo.
Attenzione all'alta tensione presente al punto di alimentazione dell'antenna, quasi 500 V a 100 Watt.
E' bene inserire un Choke in coax prima del ricetrasmettitore.
________________________________________________________
http://pa-11019.blogspot.it/2011/06/20m-endfed-halfwave-antenna.html
________________________________________________________

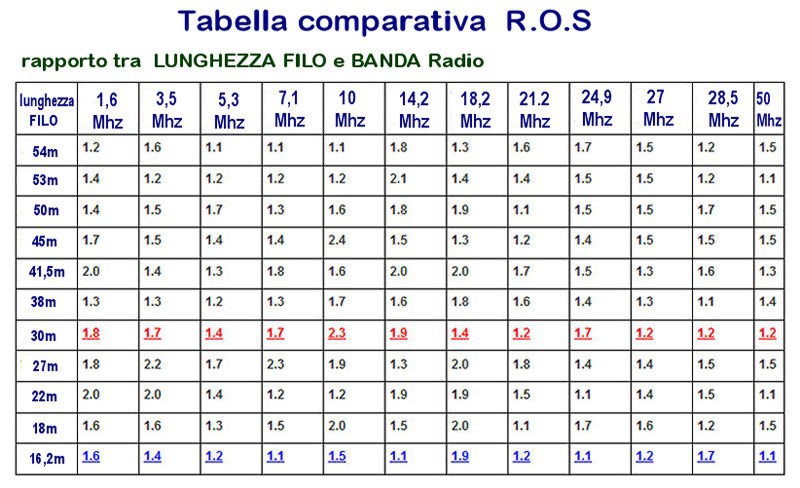

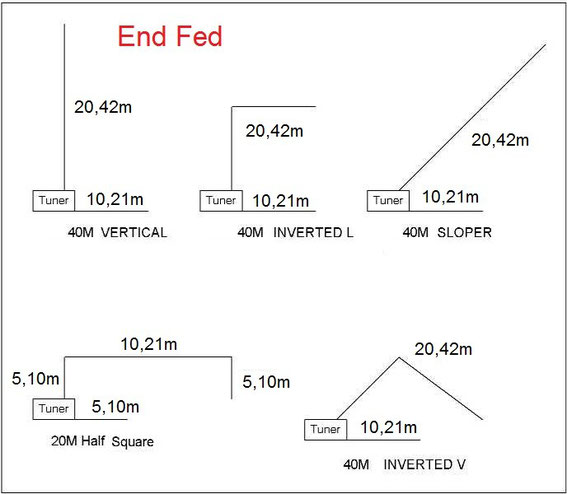

TABELLA PER DETERMINARE LA LUNGHEZZA DI UN FILO PER END-FED CON TRASFORMATORE 9:1.
IN BASE ALLE BANDE DOVE MAGGIORMENTE SI OPERERA' SCEGLIERE LA LUNGHEZZA PIU' ADATTA
________________________________________________________________________________________________________________

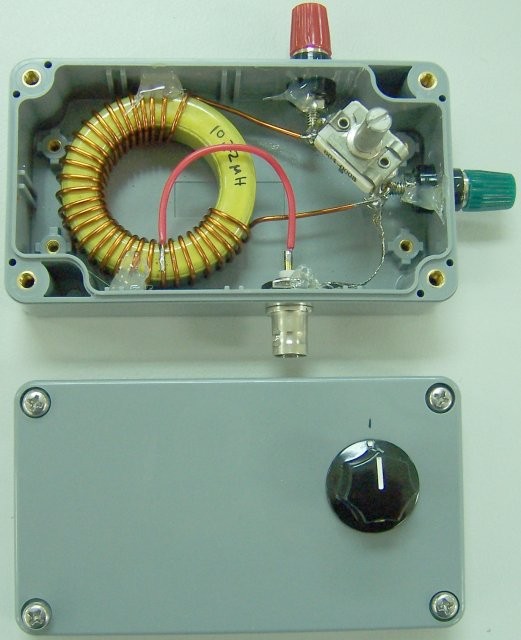

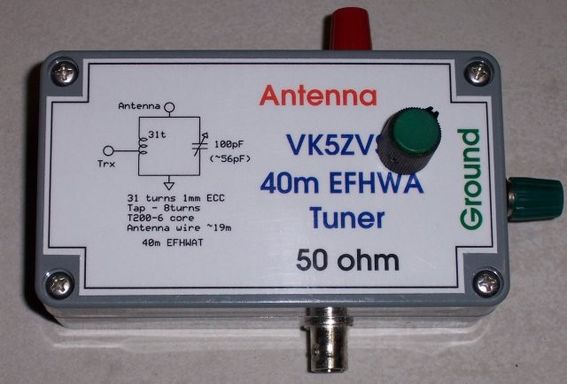

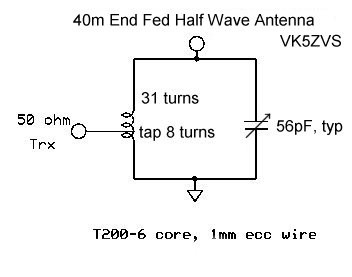

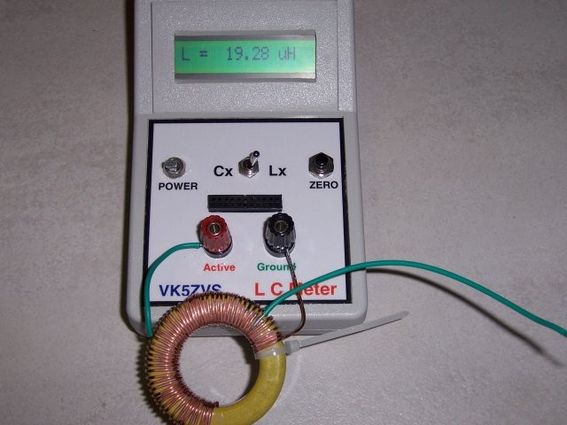

40m mini portable End Fed Half Wave Tuner. | ||
A small portable 40m EFHW tuner. |
________________________________________________________
http://www.spirat.com.au/vk5zvs/pic49.htm
________________________________________________________________________________________________________________

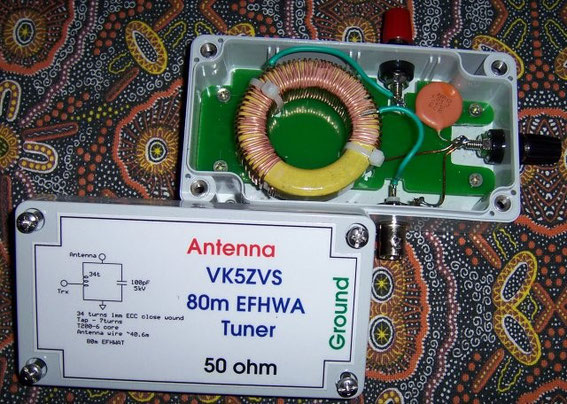

Un Antenna Wire End-Fed per 80m.
.. lavorano, molto bene. Sono facili da implementare nel campo e pesano molto poco. ... qualcosa di robusto e semplice.

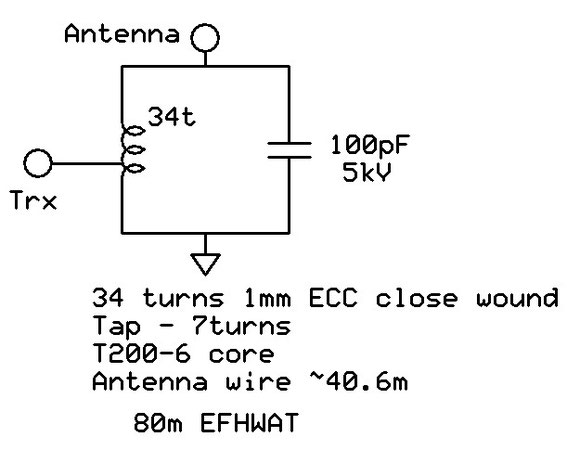

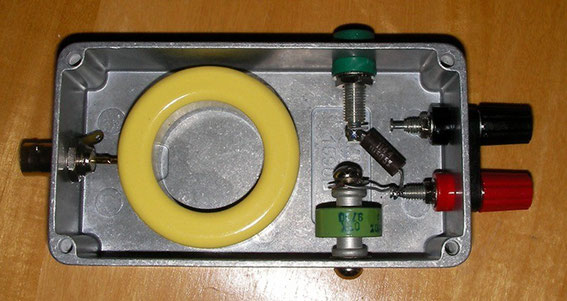

Un end-fed è semplice da disegno, sebbene la teoria non è così semplice. È un trasformatore di impedenza. Ecco lo schema che ho trovato on-line (http://www.spirat.com.au/vk5zvs/pic54.htm ): Non c'è molto da davvero ... Vediamo con tutti i componenti nella scatola: La scatola è un Hammond alluminio pressofuso. Il condensatore è un tipo di maniglia 100pF 3500V. Avrei potuto usare un tipo di disco di ceramica più economico, ma mi sapete ormai .. La resistenza si vede lì (nero) va a una presa di terra isolato per l'uso con un pallone meteorologico o aquilone (1,5 M 3W).
Quando è collegata a terra, scarica l'elettricità statica a terra per evitare di friggere la radio (migliaia di volt).
________________________________________________________
http://radiopreppers.com/index.php?topic=398.0
________________________________________________________________________________________________________________
http://www.spirat.com.au/vk5zvs/pic54.htm
