Antenna G5GI Multibanda 6m-80m
________________________________________________________
Antenna W5GI - Interessante, dipolo multigamma
Per la descrizione generale dell'antenna rimando il lettore alle pag, 22-23 delle Rivista "TECHNIKA".
http://www.radioamater.cz/cisla/pdf/2003-5-3.pdf
Si riportano in chiaro solo i dati utili all'autocostruzione, le difficoltà incontrate e le cose da evitare.

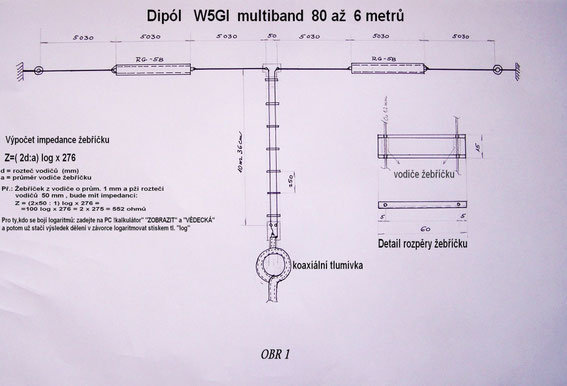

Sono necessari 4 sezioni di filo di acciaio e rame rivestite con PVC nero lunghe 5.03m.
Non sono l'ideale, ma volendo si può usare filo di rame di alta qualità resistente alla trazione ma con alto costo.
Due sezioni di cavo coassiale RG-58, di egual misura.
Isolatori da inserire agli estremi dei bracci e al centro del dipolo.
Si possono usare tubi di plastica a pareti spesse, tagliati ad l'anello con una larghezza di 1,5 a 2 cm. Hanno una buona resistenza meccanica e ottimo isolamento elettrico.

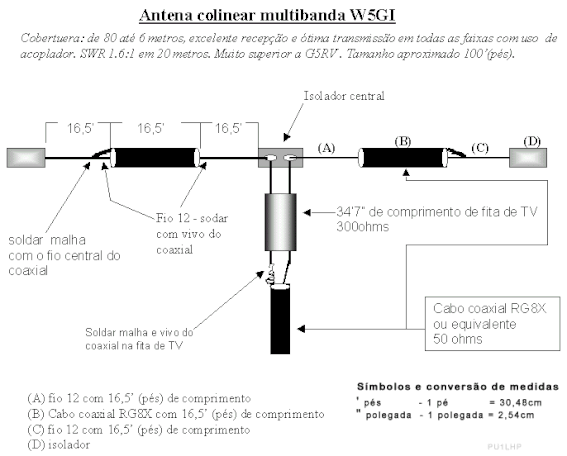

Grande attenzione deve essere rivolta al punto di connessione delle sezioni coassiali dei bracci: collegare il SOLO CENTRALE del COAX dal lato del centrale del dipolo, mentre collegare il CENTRALE E LA CALZA del coax al tratto di cavo che formerà la parte più esterna del dipolo.
Il centro dell'antenna che è alimentato da una discesa a scaletta è formato da una "T" in Pexiglas per poterci agganciare sia i due bracci dell'antenna sia i due conduttori che formeranno la scaletta
Questo è il radiatore ha parlato di tutto il necessario, e ora qualche parola per la scala di potenza.
Si è usato un cavo metallico in acciaio per resistere al peso, separato da isolatori ricavati da vecchie "canaline" tagliare a 60mm e forate per ottenere una distanza tra i due conduttori di
50mm.
Il fino nelle canaline è fissato con la colla a caldo.
Il choke è formato da 10 spire di cavo coassiale RG-6U, arrotolate su un diametro di 150mm .
Se vogliamo utilizzare l'antenna come dipolo multi-gamma, è necessario utilizzare un accordatore d'antenna.
Come è evidente dalla Tabella 1, l'antenna non avrà la stessa efficienza su tutte le bande.
L'antenna va installata ad almeno 7m dal suolo.
Altre misure sul funzionamento sono riportate nel sito: http://ok1apy.wz.cz
alla voce "log antenna W5GI e W3DZZ ".
Dopo averla utilizzata per alcuni giorni, si può dare un giudizio positivo all'antenna.
VY 73 e The Best DX ... OK1APY
sejna2@gmail.com
________________________________________________________
Scusate se la traduzione dal Cekoslovacco non e' stata "letterale" .. Max :-)
